520nm FP バタフライ レーザー ダイオード

目次

1. 520nmの導入 FPバタフライレーザーダイオード

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシートとテストシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

製品紹介

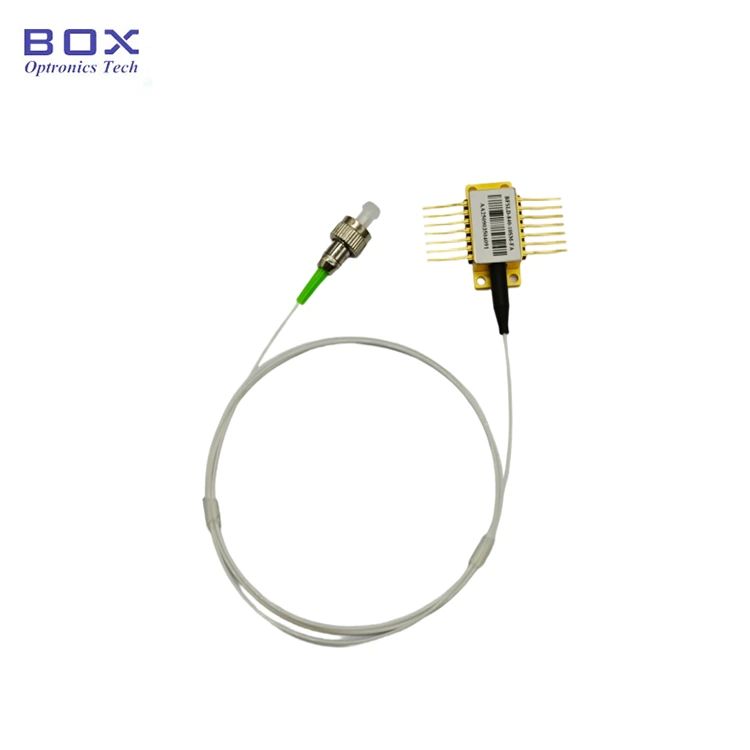

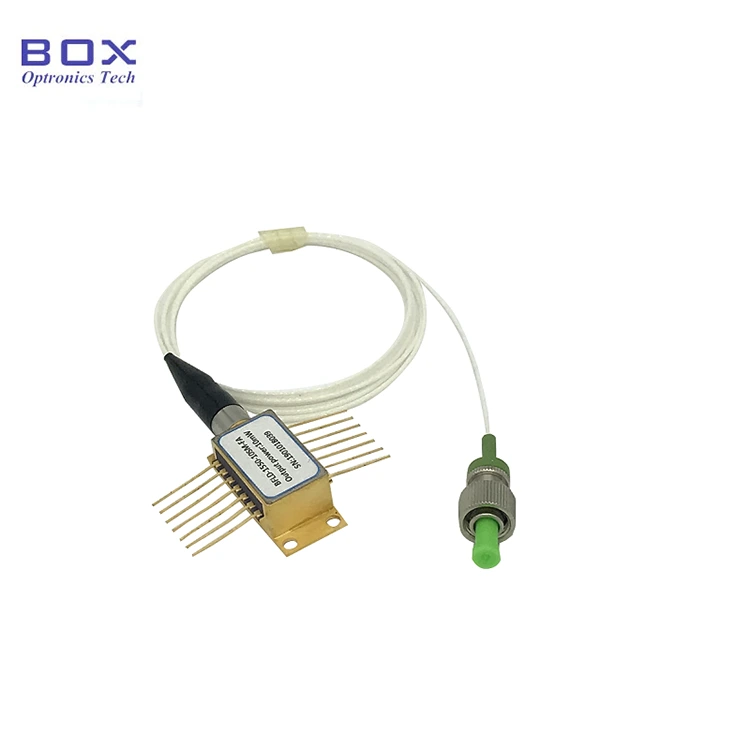

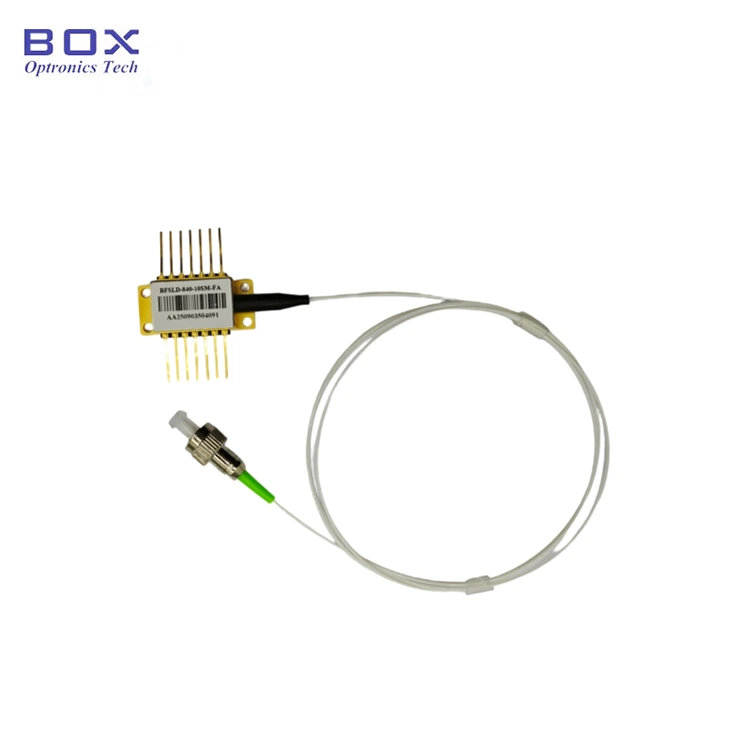

これは、520nm FP バタフライ レーザー ダイオードです。 14ピンバタフライパッケージ。ファブリペローレーザーダイオードです。最大30mWの出力が特徴です 出力電力、内蔵TECおよびサーミスター。ファイバータイプはSM-460HPまたは PM-S460-HP ファイバー。光学機器に適しています。ピンが必要な場合 はんだ付けの際、はんだ付け温度は 260°C を超えてはなりません。また、はんだ付け時間は 10 秒を超えてはなりません。

製品 仕様

製品の特徴

● SM-460HP または PM-S460-HP ファイバー。

● 出力パワーアップ 30mWまで。

● 14ピン TEC とモニター PD を備えた BTF パッケージ。

● 可視緑色光ファイバー結合レーザーダイオード。

製品の用途

● 光学機器;

● 光ファイバー伝送 システム。

● レーザー表示。

製品詳細

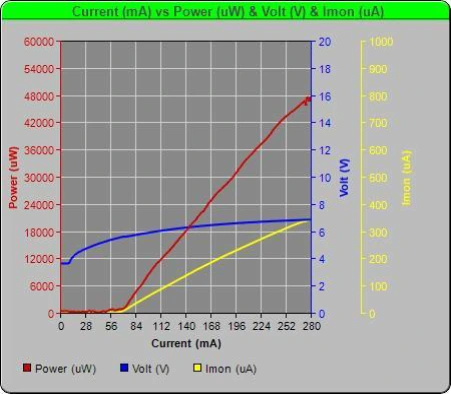

● 代表的なスペクトル: PIV

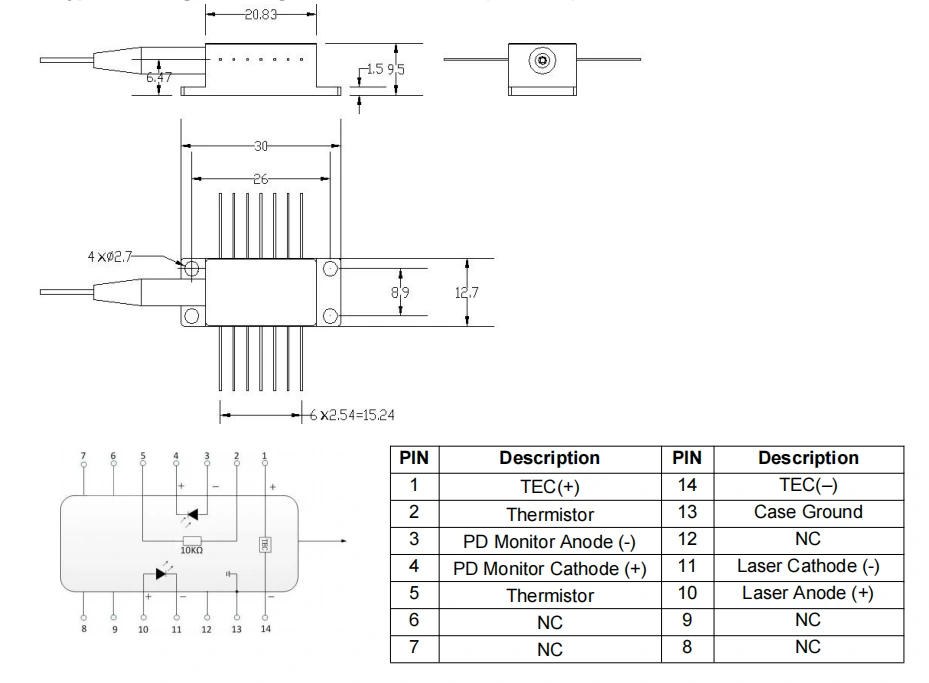

● パッケージ図&PIN-OUT定義(単位:mm) - 520nm FP Butterfly レーザーダイオード

●梱包例

*スタンドアロンデバイス;ドライバが組み込まれていない（ドライバ付きモジュールパッケージ） 回路はオプションです）。

注文 情報

例: BFLD-F520-30SM-FA

(注文情報: 520nm FP バタフライ レーザー ダイオード、14 ピン バタフライ パッケージ、30mW 出力、460HP SM ファイバー、FC/APC コネクター付き)

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意

● この装置は動作中、高強度のレーザー光線を放射します。する 目を傷害する可能性があるため、ファイバ端面を直接見ないでください。

● このデバイスは静電気に敏感です。したがって、厳守 梱包時に静電気防止対策が必要であるため、 輸送、使用方法。さらに、予防策を講じる必要があります。 電源サージが発生すると、電源サージに永久的な損傷が生じる可能性があります。 （例：機器の適切な接地を確保し、静電気防止用具を着用する） リストストラップ）。

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● ピンのはんだ付けが必要な場合、はんだ付け温度は以下の範囲内で行ってください。 はんだ付け時間は 260°C を超え、はんだ付け時間は 10 秒を超えてはなりません。特定の 次の点に注意する必要があります。 はんだ付けプロセス中、 デバイスは電源が入っていない状態にし、はんだごてが適切に動作している必要があります。 接地された。

● 電源投入プロセス中は、絶対に大電流を直接加えないでください。 これによりチップが損傷する危険があります。代わりに、現在のレベルでデバイスの電源を入れます。 チップのしきい値に近づくと、電流は徐々に増加します。 希望のレベルに達するまで増加します。

● すべてのコンポーネントの電源を入れる前に、まずクーラーを作動させ、 その後、チップの過熱を防ぐために段階的な電源投入手順に進み、 過負荷。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。

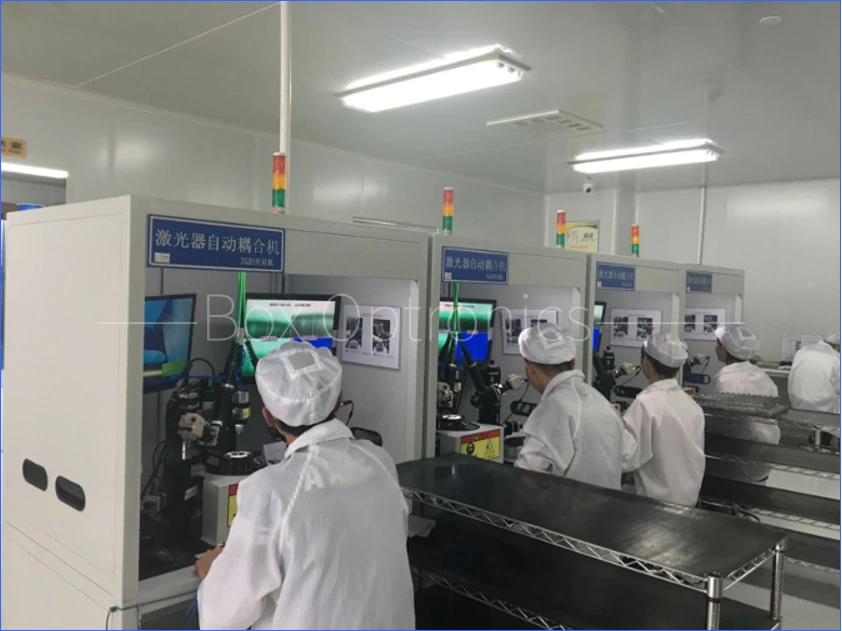

実際の生産 ライン
