785nm FP バタフライ レーザー ダイオード

目次

1. 785nmの導入 FPバタフライレーザーダイオード

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシートとテストシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

製品紹介

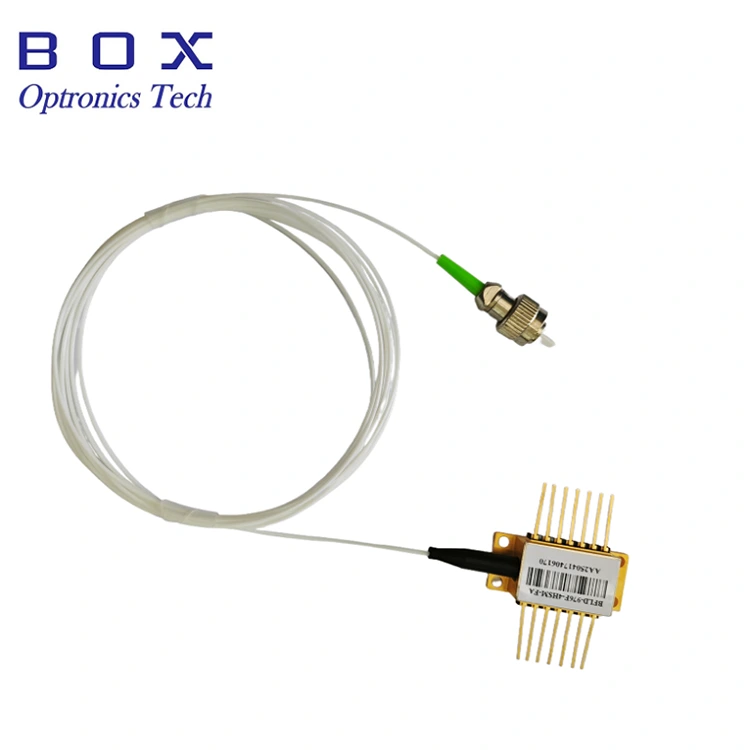

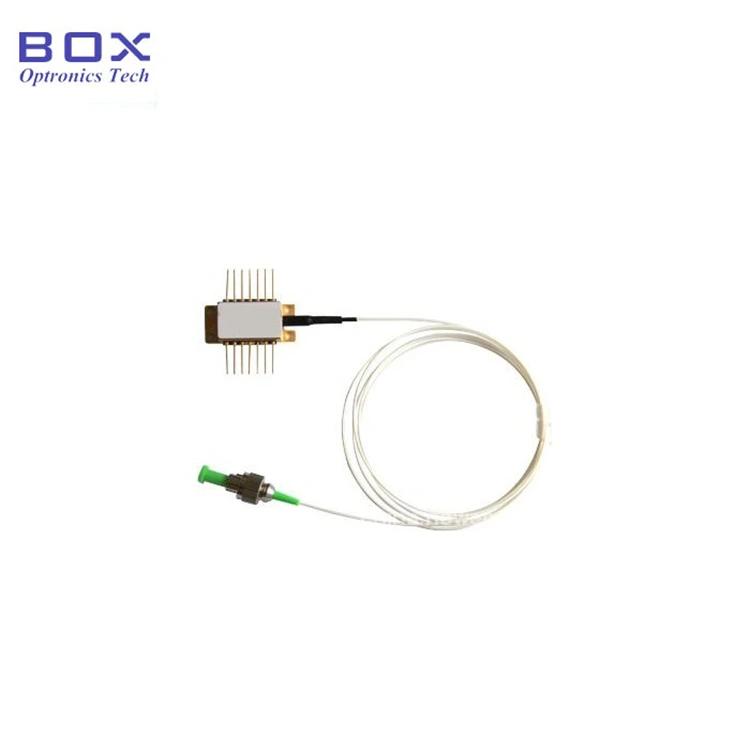

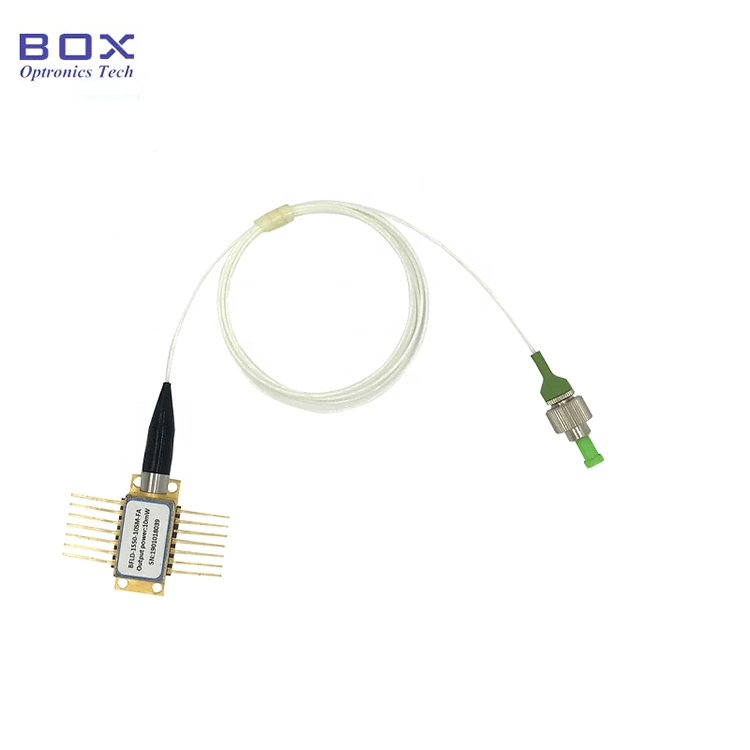

これは、785nm FP バタフライ レーザー ダイオードです。 最大30mWの出力電力。 ファイバーの種類は次のとおりです。 SM785-HP または PM780-HP で、TEC、モニター フォトダイオード、サーミスターが統合されています。の 900um保護チューブとFC/APCコネクタはオプションです。ピンが必要な場合 はんだ付けの際、はんだ付け温度は 260°C を超えてはなりません。また、はんだ付け時間は 10 秒を超えてはなりません。ドライバー回路を備えたモジュール/ベンチトップパッケージ、 50mWの出力電力が利用可能です。

製品 仕様

製品の特徴

● SM785-HP または PM780-HP ファイバー。

● 出力パワーアップ 30mWまで。

● 14ピン TEC、サーミスタ、および モニターPD。

製品の用途

● 光源;

● 光ファイバーセンシング システム。

● 素材加工。

製品詳細

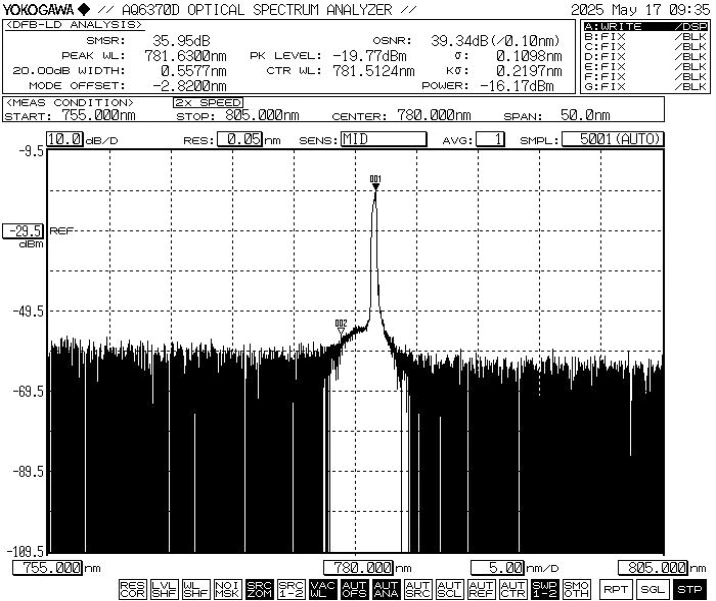

● 一般的なスペクトル: 785nm、WL 許容差 +/-10nm。

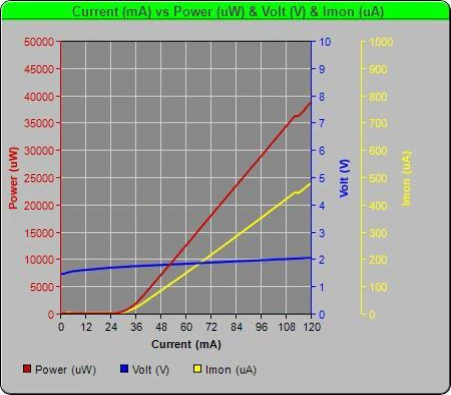

● PIV-785nm 30mW FP バタフライレーザーダイオード

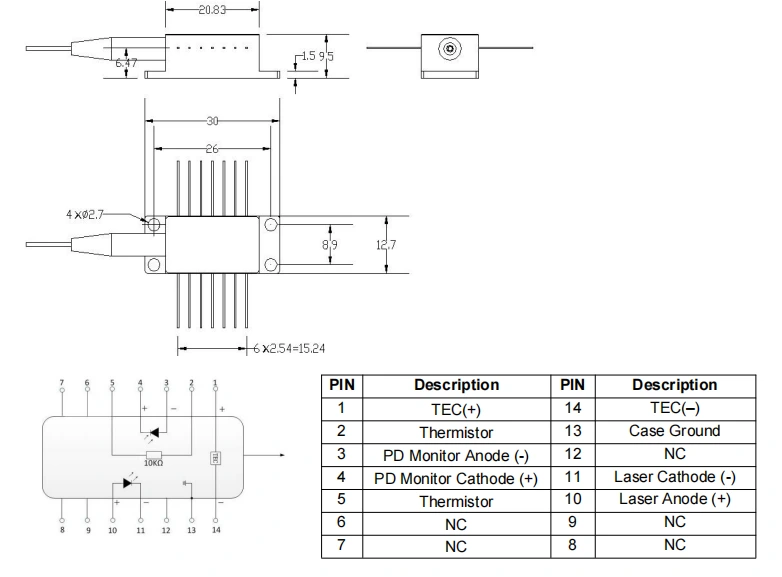

● パッケージ図&PIN-OUT定義(単位:mm) - 785nm FP Butterfly レーザーダイオード

●標準付属品

*スタンドアロンデバイス;ドライバが組み込まれていない（ドライバ付きモジュールパッケージ） 回路はオプションです）。

注文 情報

例: BFLD-F785-30SM-FA

(注文情報: 785nm FP バタフライ レーザー ダイオード、30mW 出力 電源、SM Hi780 ファイバー、FC/APC コネクタ、ポンプ ピン)。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシートと テストシート

データシート

テストシート

お見積りとお支払い条件

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意

● レーザー放射線の危険性:デバイスが が動作すると、高強度のレーザー光線が放射されます。直視しないでください 目を傷つける可能性がありますので、ファイバ端面に傷をつけないようにしてください。

● ESD 保護:このデバイスは 静電気に敏感。したがって、厳密な静電気防止対策を講じる必要があります。 梱包、輸送、使用中に遵守してください。さらに、 電源サージを防ぐための予防措置を講じる必要があります。 デバイスに永久的な損傷を与える可能性があります (例: 適切な機器を確認するなど) 接地し、静電気防止用リストストラップを着用してください)。

● ファイバーおよびデバイスの取り扱い: 光 繊維は壊れやすいです。ファイバーを使ってデバイスを引っ張らないでください。挿入するときや、 デバイスをソケットから取り外すときは、圧力を加えたり引っ張ったりしないでください。 デバイスハウジング後部のスリーブ。コネクタを備えたデバイスの場合、 デバイスとファイバーコネクタの両方が同時に持ち上げられるようにしてください。 取り付けまたは取り外しの際。

● ピンのはんだ付け要件: ピンの場合 はんだ付けする必要があり、はんだ付け温度は 260°C を超えてはなりません。 はんだ付け時間は 10 秒を超えてはなりません。特に注意してください。 以下: はんだ付けプロセス中、デバイスは電源が入っていない状態にする必要があります。 はんだごては適切に接地されている必要があります。

● 電源投入時動作:電源投入時 チップが損傷する可能性があるため、高電流を直接印加しないでください。 代わりに、チップのしきい値に近い電流レベルでデバイスに電源を投入し、 次に、希望のレベルになるまで電流を少しずつ増加させます。 に達します。

● 冷却と電源投入シーケンス:前 すべてのコンポーネントの電源を入れ、最初にクーラーを作動させてから、次の手順に進みます。 インクリメンタルパワーアップ - チップの過熱や過負荷を防ぐためのステップ。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
