660nm FP バタフライ レーザー ダイオード

目次

1. 660nmの導入 FPバタフライレーザーダイオード

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシートとテストシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

製品紹介

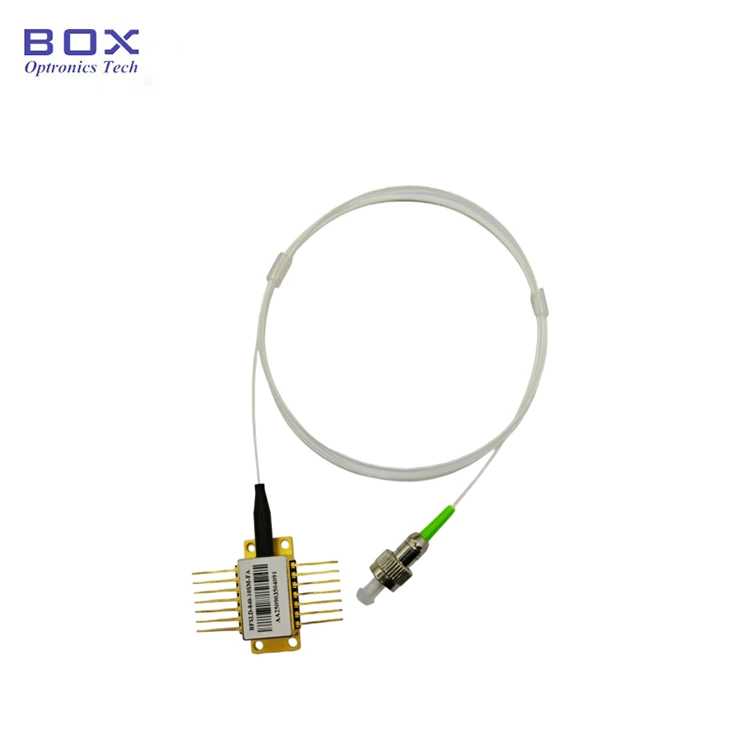

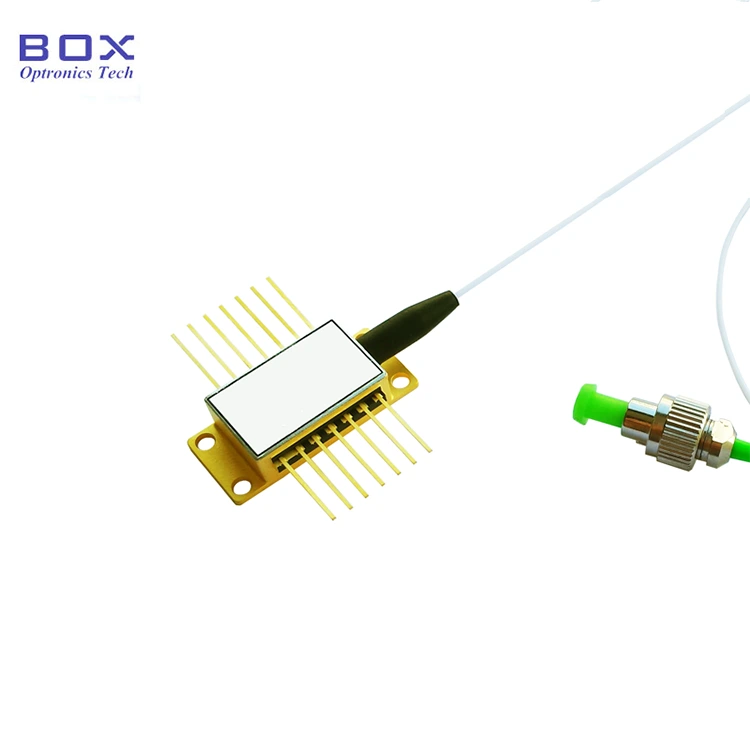

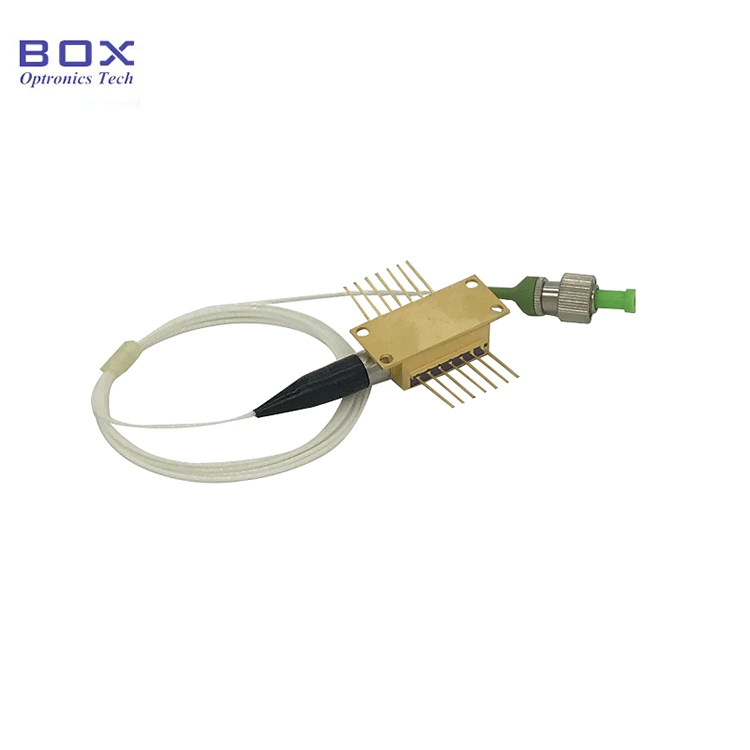

これは、14 ピンの 660nm FP バタフライ レーザー ダイオードです。 蝶のパッケージ。ファブリペローレーザーダイオードです。最大30mWの出力が特徴です 出力電力と内蔵TECとサーミスター。ファイバータイプはSM630-HPです 繊維。ドライバー回路を備えたモジュール/ベンチトップパッケージはオプションです。光学 繊維はもろい。ファイバーを使用してコンポーネントを引っ張らないでください。

製品 仕様

製品の特徴

● SM 630-HP ファイバー おさげ;

● CW出力電力 最大30mW。

● 14ピン TEC、サーミスタを備えた BTF パッケージ;

● 目に見える赤い光。

製品の用途

● バイオテクノロジー;

● 医療;

● 光学機器。

製品詳細

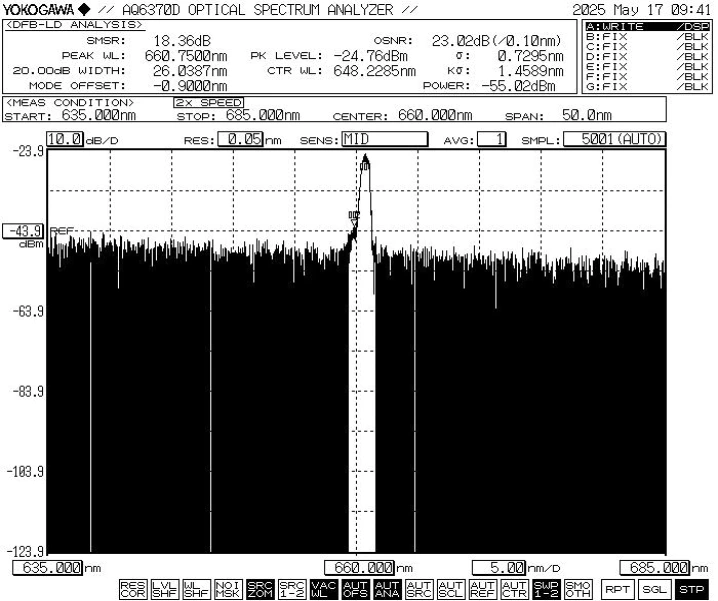

● 典型的なスペクトル:

●標準付属品

*スタンドアロンデバイス;ドライバが組み込まれていない（ドライバ付きモジュールパッケージ） 回路はオプションです）。

注文 情報

例: BFLD-F660-30SM-FA

(注文情報: 660nm FP バタフライ レーザー ダイオード、30mW 出力 電源、SM ファイバー、FC/APC コネクタ、ポンプ ピン付き)。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意

● この装置は動作中、高強度のレーザー光線を放射します。する 目を傷害する可能性があるため、ファイバ端面を直接見ないでください。

● このデバイスは静電気に敏感です。したがって、厳守 梱包時に静電気防止対策が必要であるため、 輸送、使用方法。さらに、予防策を講じる必要があります。 電源サージが発生すると、電源サージに永久的な損傷が生じる可能性があります。 （例：機器の適切な接地を確保し、静電気防止用具を着用する） リストストラップ）。

● 製品の動作回路が安定していることを確認してください。 パルス電流による損傷。

● デバイスを使用する場合は、動作電圧と動作電圧を厳守してください。 データシートに指定されている電流範囲。主要パラメータ - Ith を含む (しきい値電流)、Iop max (最大動作電流)、Vop max (最大動作電流) 動作電圧)、および λc (中心波長) - を参照する必要があります。 具体的には出荷時に提供されるテストレポートに記載されています。注: 絶対最大定格を超えて動作させると、永久的な損傷が生じる可能性があります。 デバイス。

● ピンのはんだ付けが必要な場合、はんだ付け温度は以下の範囲内で行ってください。 はんだ付け時間は 260°C を超え、はんだ付け時間は 10 秒を超えてはなりません。特定の 次の点に注意する必要があります。 はんだ付けプロセス中、 デバイスは電源が入っていない状態にし、はんだごてが適切に動作している必要があります。 接地された。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックスオプトロニクス 以下の場合、当社は無償修理サービスを拒否する権利を留保します。 保証期間:

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。

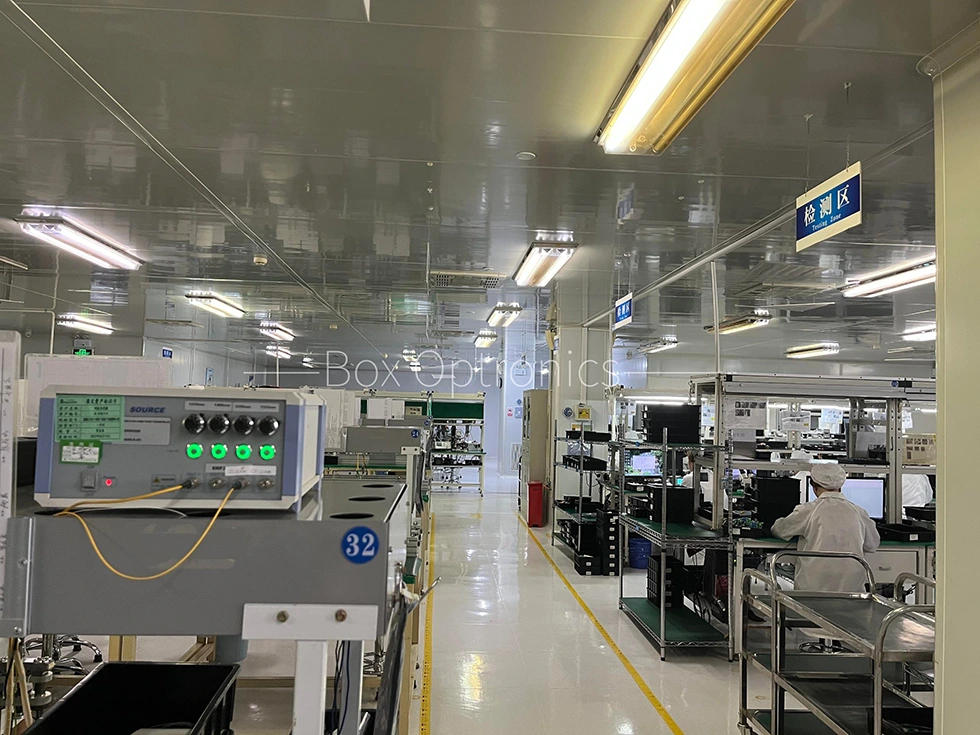

実際の生産 ライン
