光干渉断層計(OCT)用SLED

原則

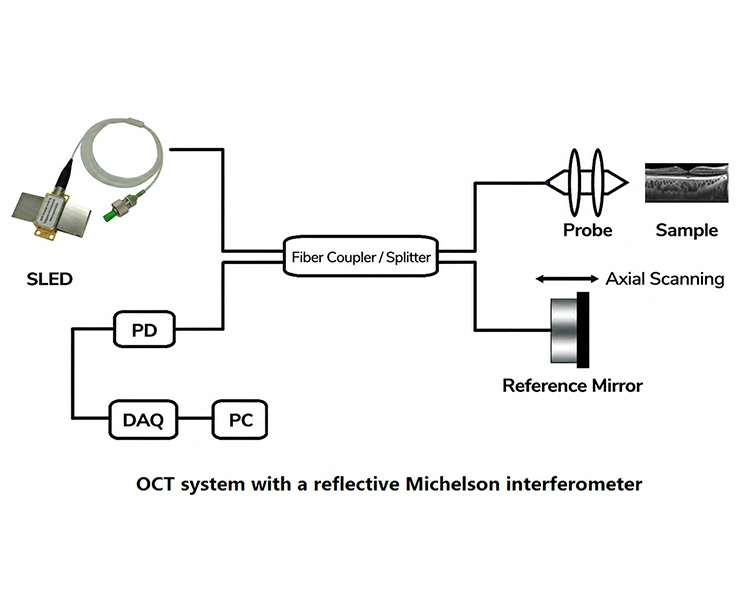

(1) 広帯域の低コヒーレンス光源 (SLED など) から放射された光は、ビームスプリッター (またはファイバーカプラー) によって 2 つのビームに分割され、それぞれ参照アームとサンプルアームに入ります。

(2) リファレンスアーム内の光はミラーによって反射されて戻ります。

(3) サンプルアーム内の光が調査対象の組織または物質を照らした後、さまざまな深さからの後方散乱光が戻ってきます。

(4) 2 つのビームはビームスプリッターで再結合します。干渉信号は、2 つのアーム間の光路差が光源のコヒーレンス長内にある場合にのみ生成されます。この短いコヒーレンス長により、システムの高い軸分解能が保証されます。

（5）参照ミラーの位置をスキャンするか、周波数掃引を使用して干渉信号を取得することにより、システムはサンプルの二次元または三次元の断層画像を層ごとに再構成できます。

成分	機能の説明

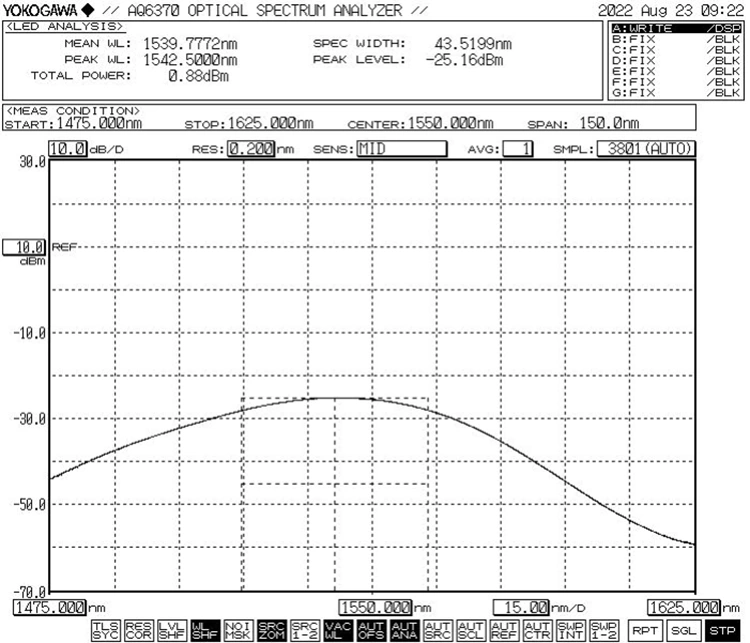

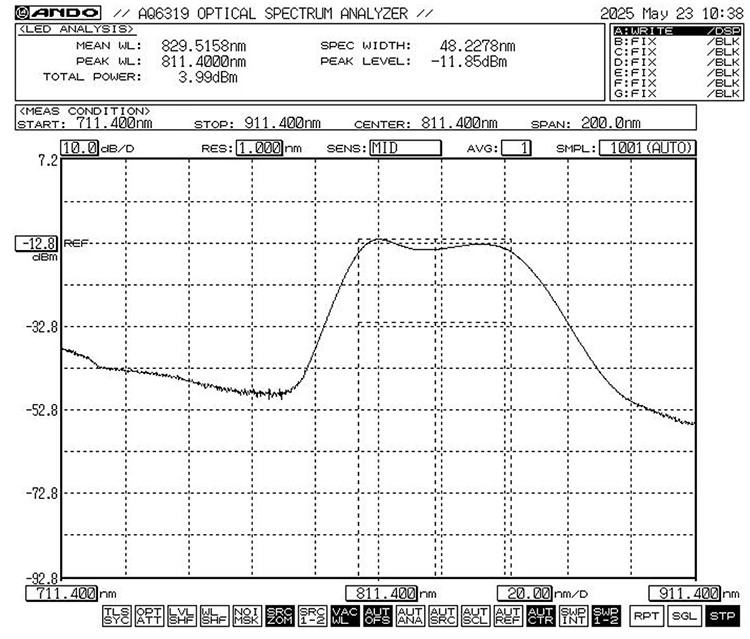

SLED光源	広帯域の低コヒーレンス光を提供し、OCT システムのコア光源として機能し、高い軸分解能を実現します。通常、800 ～ 1550 nm の近赤外線帯域で動作します。
ファイバーカプラー/スプリッター	光源をサンプルアームとリファレンスアームに分割し、両方のアームからのエコー信号を検出器に結合します。
プローブ	光ビームをサンプルの表面または内部に集束させ、さまざまな深さからの後方反射/後方散乱光信号を収集します。
参照ミラー	安定した参照光路を提供します。正確な軸方向走査を通じて参照アームの光路長を変更し、異なるサンプル深さからの反射光と一致する干渉信号を実現し、深さ分解走査を完了します。
PD	サンプルアームとリファレンスアームからの干渉光信号を検出します。
データ収集システム (DAQ)	光電信号をデジタル信号に変換し、コンピュータによるリアルタイム処理と保存を可能にします。
パソコン	取得した干渉信号を高速フーリエ変換 (FFT) などのアルゴリズムで処理し、サンプルの高解像度 2D または 3D 断層画像を再構成します。
