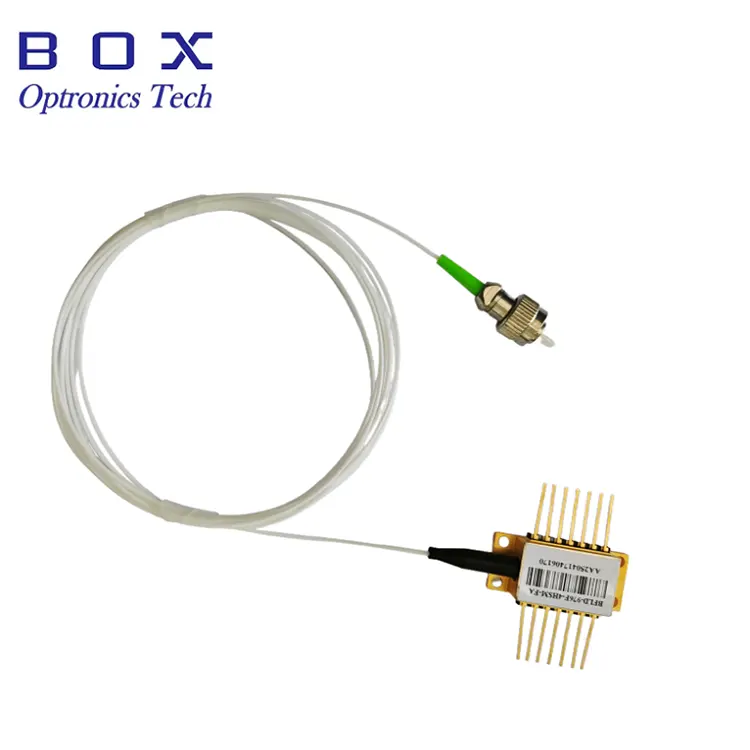

H2S ガス検知用の 1582nm DFB レーザー

Box Optronics は、可変ダイオードレーザー吸収分光法 (TDLAS) を使用した硫化水素 (H2S) 検出用に設計された 1582nm+/-1nm 分布フィードバックレーザーを提供しています。 H2S ガスセンシング用の 1582nm DFB レーザーは、熱電冷却器 (TEC)、10kΩ サーミスター、モニターフォトダイオード、内蔵光アイソレーターを備えた業界標準の 14 ピンバタフライパッケージに収められており、1582nm DFB レーザーは波長安定性 (0.09nm/°C の温度係数、0.01nm/mA の電流係数) と幅広いケース温度にわたって信頼性の高い動作を提供します。範囲。

お問い合わせを送信

製品説明

製品概要 - H2S ガス検知用 1582nm DFB レーザー

Box Optronics の H2S ガスセンシング用 1582nm DFB レーザーは、硫化水素 (H₂S) 検出および光ファイバーセンシング用に設計された高性能 MQW 分布帰還レーザーです。波長精度は +/-1nm、波長範囲は 1581 ～ 1583nm で、SM または PM ファイバを介して最小 10mW の光出力を供給します。統合されたTECと10kΩサーミスタは波長の安定化をサポートし、0.01nm/mAの波長電流係数により微細な波長調整が可能になります。 ≥30dB の光アイソレータは後方反射を低減し、2 つのピン配置オプションを備えた 14 ピンバタフライパッケージは柔軟なシステム統合を実現します。

主な特長 - H2S ガス検知用の 1582nm DFB レーザー

· 中心波長: 1582nm、+/-1nm WL 許容差 (範囲 1581–1583nm)

· 高い光出力パワー: 10mW / 20mW

· ハイサイドモード抑制比: 最小 35dB、標準 40dB (CW)

· 内蔵光アイソレータ: ≥30dB アイソレーション

· 波長安定化のための統合された熱電クーラー (TEC) と 10kΩ サーミスター

· 業界標準の 14 ピンバタフライパッケージ、タイプ 1 およびタイプ 2 のピン配置オプション

· SM ファイバーまたは PM ファイバーピグテール

代表的なアプリケーション - H2S ガス検知用の 1582nm DFB レーザー

· TDLAS を使用した硫化水素 (H2S) ガスの検出と監視

· H2S 検出のための波長変調分光法 (WMS)

· 産業用 H₂S の安全性と環境モニタリング

· 石油とガス、化学物質、廃水ガスの分析

· プロセスガスのモニタリングと排出分析

· NIR分光法およびガス分析機器

· H₂S ガス分析装置および産業安全システムへの OEM 統合

製品仕様 - H2S ガス検知用 1582nm DFB レーザー

絶対最大定格

パラメータ	シンボル	状態	分。	典型的。	最大。	ユニット
保管温度	つ	-	-40	-	85	℃
動作ケース温度	トップ	-	-20	-	70	℃
順電流	もし	CW	-	-	200	ミリアンペア
レーザー逆電圧	VLR	-	-	-	2	V
PD順電流	IFPD	-	-	1.1	5	ミリアンペア
PD逆電圧	VRPD	-	-	5	10	V
TEC電流	アイテック	-	-	0.8	1.5	A
TEC電圧	VTEC	-	-	1.5	3.5	V

電気光学特性 (T = 25°C レーザー温度)

パラメータ	シンボル	試験条件	分。	典型的。	最大。	ユニット
中心波長	λc	TL=15～35℃、CW	1581	1582	1583	nm
光出力パワー	PO	-	10	-	-	mW
閾値電流	ITH	-	-	10	35	ミリアンペア
斜面効率	η	CW、PO=5mW	0.05	0.11	0.2	mW/mA
動作電流	イオプ	PO=10mW、CW	-	100	120	ミリアンペア
スペクトル線幅	ＬＷ	半値幅	-	3	-	MHz
レーザー順電圧	VF	CW、PO=10mW	-	1.2	3.0	V
暗電流を監視する	ID	-	-	-	0.1	μA
帯域幅 (-3dB)	BW	-	-	2.5	-	GHz
サイドモード抑制比	SMSR	CW	35	40	-	dB
光絶縁	-	-10	30	-	-	dB
相対強度ノイズ	リン	CW、PO=5mW	-	-145	-	dB/Hz
TEC設定温度	つ	-	15	-	35	℃
入力インピーダンス	ジン	-	22	25	28	Ω
サーミスタ電流	ITC	-	10	-	100	μA
サーミスタ抵抗	RTH	TL=25℃	9.5	10	10.5	kΩ
TEC電流	アイテック	TL=25℃、TC=70℃	-	-	1.5	A
TEC電圧	VTEC	TL=25℃、TC=70℃	-	-	3.5	V
TEC容量	ΔT	Tc=70℃	-	-	50	℃
波長ドリフト (EOL)	Δλ	25年の寿命	-	-	±0.1	nm
波長温度係数	Δλ/ΔT	TEC 15℃～35℃	-	0.09	-	nm/℃
波長電流係数	Δλ/ΔI	-	-	0.01	-	nm/mA

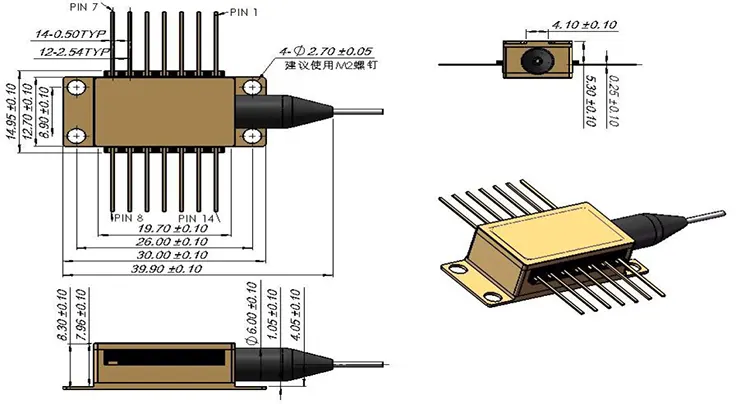

パッケージとピンの定義 - H2S ガス検知用の 1582nm DFB レーザー

タイプ 1 のピン構成

ピン	説明	ピン	説明
1	サーミスター	14	NC (接続なし)
2	サーミスター	13	レーザーアノード (+)
3	レーザー DC バイアス (カソード) (-)	12	レーザー RF カソード (-)
4	PDモニターアノード(-)	11	レーザーアノード (+)
5	PDモニターカソード(+)	10	NC (接続なし)
6	TEC(+)	9	ケースアース
7	テック(-)	8	ケースアース

タイプ 2 のピン構成

ピン	説明	ピン	説明
1	TEC(+)	14	テック(-)
2	サーミスター	13	ケースアース
3	PDモニターアノード(-)	12	NC (接続なし)
4	PDモニターカソード(+)	11	レーザーカソード (-)
5	サーミスター	10	レーザーアノード (+)
6	NC (接続なし)	9	NC (接続なし)
7	NC (接続なし)	8	NC (接続なし)

注文情報 - H2S ガス検知用 1582nm DFB レーザー

モデルの命名法

BFLD - XXXX - XX - XX - XX (-X)

例: BFLD-1582-10SM-FA

分野	コード	説明
レーザーの種類	BFLD	DFBレーザーダイオードシリーズ
波長	1582	1582nm (1310、1550、CWDM、その他の波長も利用可能)
出力電力	10	10mW (20mW、カスタマイズも可能)
ファイバーの種類	SM/PM	SM = シングルモード (SMF-28e); PM = 偏波保持
コネクタの種類	FA/SA	FA = FC/APC; SA = SC/APC;他のコネクタも利用可能
ピン配列	NULL / 2	NULL = タイプ 1 (デフォルト); 2 = タイプ 2

データシートとテストシート - H2S ガス検知用 1582nm DFB レーザー

データシート

テストシート

よくある質問 (FAQ)

Q: 1582nm が H₂S ガスのセンシングに適しているのはなぜですか?

A: 1582nm の波長領域には H2S 吸収機能が含まれており、DFB レーザーと TDLAS/QEPAS 技術を使用した微量 H2S 検出が実証されています。 TDLAS では、レーザー波長がターゲットの吸収線を横切って走査され、結果として生じる吸収が分析されて H2S 濃度が決定されます。 1582nm 領域は、標準の光ファイバーコンポーネントや成熟した DFB レーザー技術とも互換性があります。狭い線幅と高いSMSRにより、分光検出のための正確な波長制御が可能になります。

Q: 内蔵光アイソレータがガス検知システムにとって重要なのはなぜですか?

A: ファイバーコネクタ、ガスセル、ビームスプリッター、その他の光学コンポーネントからの後方反射は光フィードバックを引き起こし、出力パワーの変動、モードの不安定性、波長の不安定性を引き起こす可能性があります。 30dB 以上のアイソレーションを備えた内蔵光アイソレータは光フィードバックを抑制し、安定したレーザー動作と測定ベースラインの維持に役立ちます。その有効性は、光反射が大きいファイバーベースの TDLAS システムで特に価値があります。

Q: 最小注文数量 (MOQ) はいくらですか?

A：MOQは1個です。研究開発、プロトタイピング、および初期評価には少量が利用可能ですが、ガス分析器の生産および OEM プログラムには大量がサポートされます。必要な数量に基づいた価格については、当社の営業チームにお問い合わせください。

Q: 異なるガス種に対してカスタム波長を取得できますか?

A: はい。 Box Optronics は、TDLAS およびその他の分光アプリケーション向けのガス吸収機能に適合するさまざまな波長の DFB レーザーを提供しています。利用可能な波長には、H2S、CO2、CH4、H2O、CO、NH3、O2、およびその他のガスの溶液が含まれます。実現可能性のレビューと見積もりについては、ターゲットガスと波長の要件をお知らせください。
