イッテルビウム添加ファイバーアンプ

目次

1. イッテルビウム添加ファイバアンプの紹介

2. 技術仕様

3. 製品の特長

4. 代表的な用途

5. 製品詳細

6. 安全な操作ガイド

7. 注文情報

8. データシートとテストシート

9. 見積および支払い条件

10. リードタイム

11. 操作上の注意とメンテナンス

12. 品質保証とアフターサービス

製品紹介-イッテルビウム添加ファイバアンプ

イッテルビウム添加ファイバ増幅器 (YDFA) は、半導体ポンプ レーザーを使用してイッテルビウム添加ゲイン ファイバを励起し、1030 ～ 1080nm の波長範囲で効率的な光増幅を実現します。このアンプは、17/20/23/25/26/27/30/33/37/40dBm でオプションで連続的に調整可能な飽和出力電力を提供し、高ゲイン、低ノイズ、安定した出力性能を備えています。

ベンチトップとコンパクトの両方のモジュール構成で利用可能な YDFA は、フロント パネル制御、シリアル通信、PC ソフトウェア操作をサポートしており、科学研究における 1064nm レーザー増幅、産業用レーザー システム、ファイバー レーザー アプリケーション、高精度光学測定システムなどのアプリケーションに適しています。

製品仕様-イッテルビウム添加ファイバアンプ

製品の特長 - イッテルビウム添加ファイバーアンプ

●広い波長範囲。

● 最大 40dBm の高出力。

● 低い雑音指数。

● Hi1060 または PM980 はオプションです。

製品アプリケーション-イッテルビウム添加ファイバ増幅器

● 非線形光学。私

● マイクロ波フォトニクス。

● コヒーレント LiDAR システム。

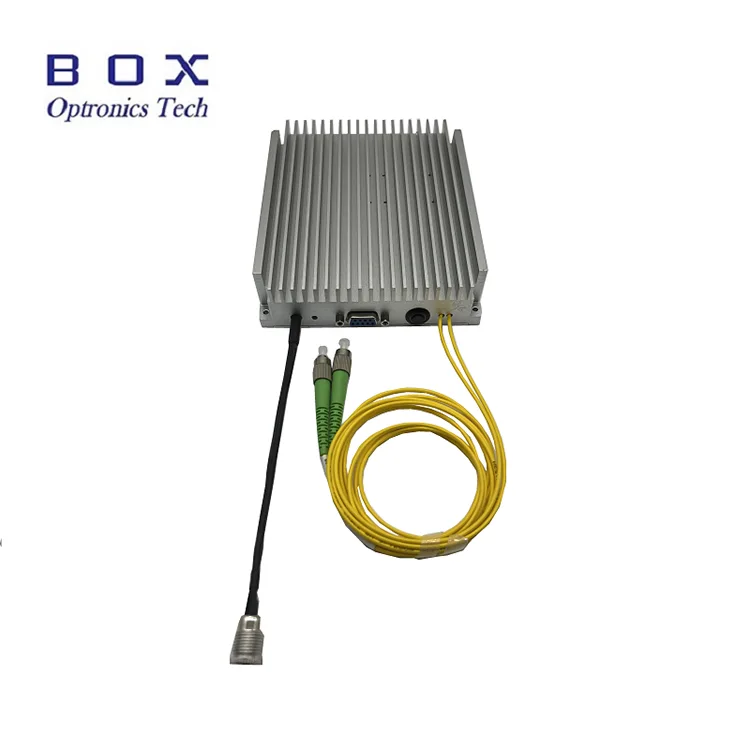

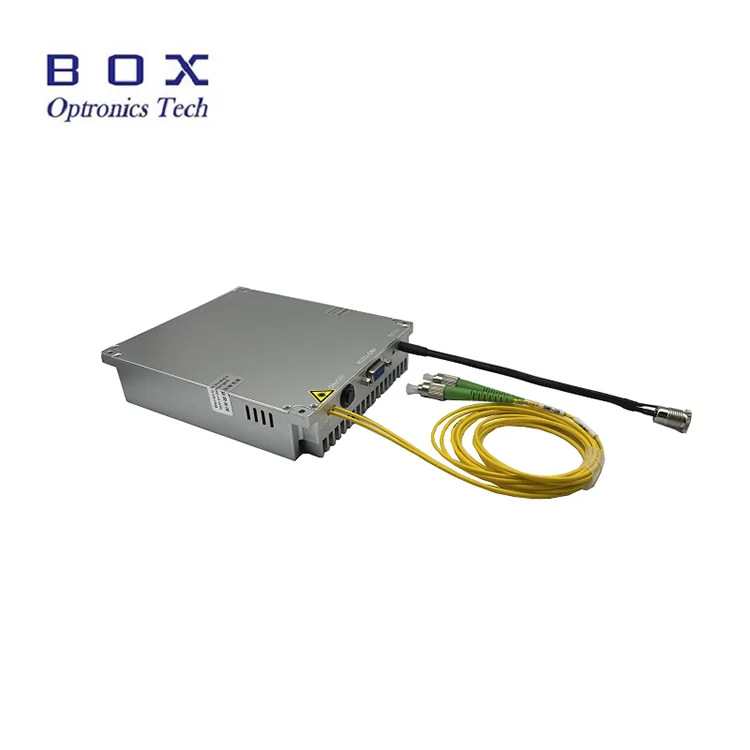

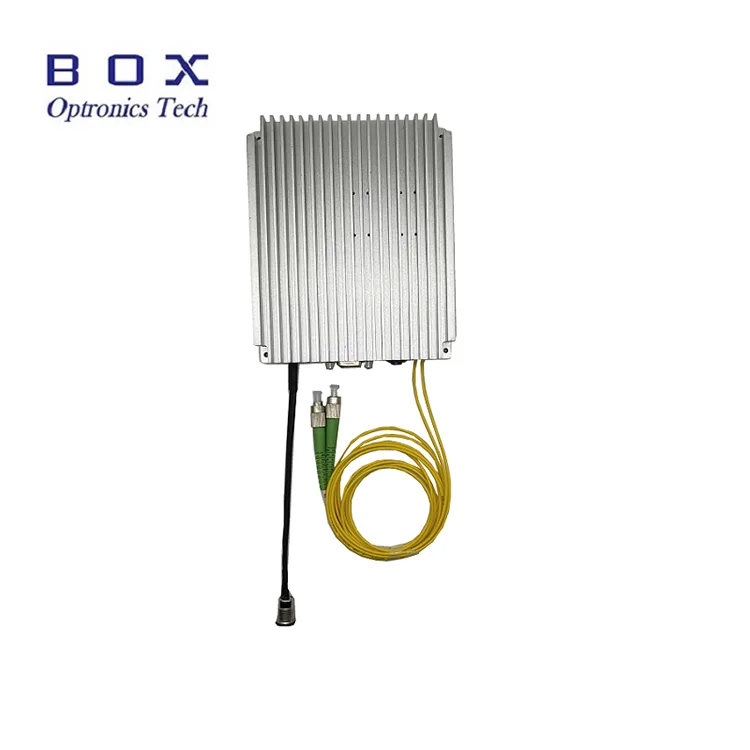

製品詳細-イッテルビウム添加ファイバアンプ

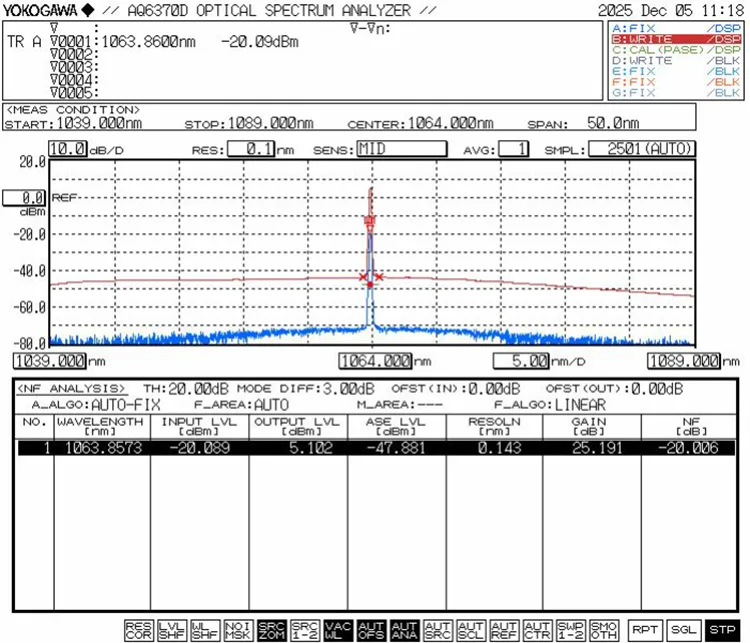

● 増幅された 1064nm 信号の光スペクトル、入力パワー 0dBm、3A

● 電力の不安定性@出力電力 27dBm、0dBm 入力 1064nm、APC モード

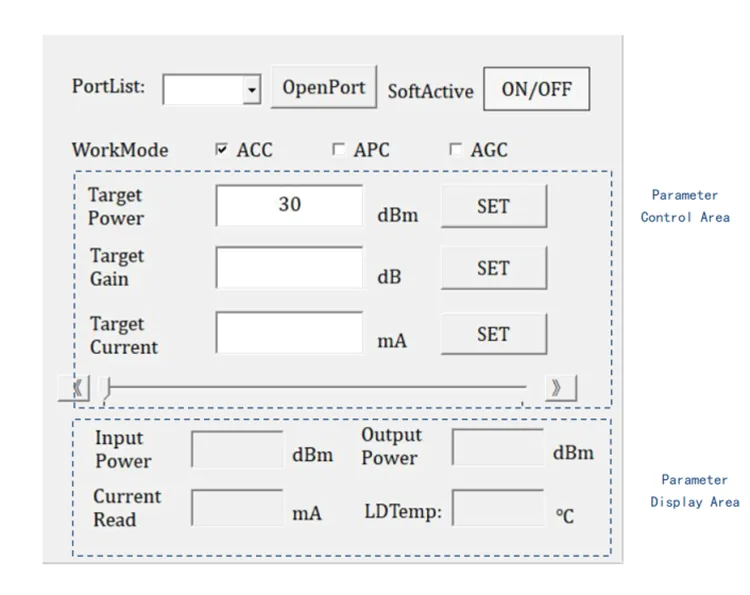

●PC制御ソフトウェアインターフェース

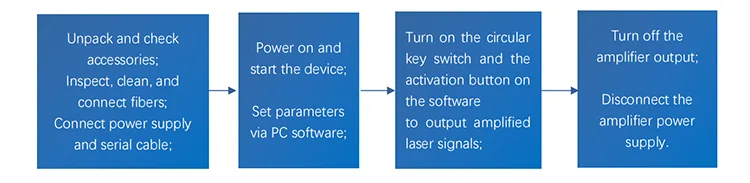

操作手順 - イッテルビウム添加ファイバ増幅器

ステップ1. 開梱と組み立て: 組み立ての前に、電源ケーブルまたは電源アダプター、ファイバージャンパー、操作マニュアル、テストレポートなど、すべての付属品が揃っているかどうかを確認してください。

電源の接続: ベ​​ンチトップアンプはAC電源に直接接続できます。モジュラーアンプは、電源要件を満たす DC スイッチング電源または安定化電源に接続する必要があります。

特別な機器とツール (ファイバ端面検査器、ファイバ コネクタ クリーニング キット) を使用して、ファイバ コネクタ端面を検査し、クリーニングします。完全にきれいな場合にのみ、ファイバージャンパーを使用して信号光源をアンプの入力ポートに接続してください。

ステップ2. アンプの電源をオンにし、PC ソフトウェアで動作モードを選択し、出力電力やポンプ電流などのパラメータを設定します。

注: アンプモジュールの電源がオンになるたびに、アンプの動作モード (APC/ACC) と動作電流または出力電力は、最後に使用したときのパラメータ設定になります。調整が必要な場合は、PC ソフトウェアを通じて変更できます。通常、アンプは工場出荷時のデフォルトで最小動作電流と最小出力電力に設定されています。

ステップ3. モジュールのアクティベーション キー スイッチ (ACT) を押し、PC ソフトウェアのソフト アクティベーション スイッチ (SOFTACTIVE) をクリックします。このとき、レーザー信号が増幅されて出力され始めます。実験中、必要に応じて動作モードと出力電力をタイムリーに調整できます。

注: アンプが発光状態 (起動スイッチがオン) の場合、ファイバー ジャンパー コネクタの抜き差し、接続は固く禁止されています。ファイバジャンパコネクタ端面やアンプ本体が破損し、誤動作の原因となる可能性があります。

設定４． 使用後はアクティベーションキースイッチ（ACT）をオフにしてアンプの出力を遮断し、電源を切り、ファイバー接続を外してください。

注文情報-イッテルビウム添加ファイバアンプ

例：YDFA-27-PM-M

(注文情報: イッテルビウム添加ファイバ増幅器、27dBm 出力、PM980 ファイバ付き、モジュール パッケージ)。

データシートとテストシート - イッテルビウム添加ファイバ増幅器

データシート

テストシート

見積および支払い条件 - イッテルビウム添加ファイバアンプ

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は EXW の使用をお勧めします。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、商品の送料を前払いしてください。

(3) その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイムイッテルビウム添加ファイバアンプ

生産：10〜15営業日。 （在庫がある場合はより早く発送させていただきます。）

国際物流: 3-5 営業日。

操作上の注意とメンテナンス - イッテルビウム添加ファイバアンプ

● アンプは定格光信号波長およびパワー範囲内で動作する必要があります。規定の範囲を超える光信号を入力しないでください。特定のパラメータについては、製品テストレポートを参照してください。

● 作業を始める前に、電源スイッチおよびキースイッチがオフになっていることを確認し、電源を接続してください。シャットダウンする場合は、キースイッチをOFFにし、出力表示灯が消灯してから電源を切ってください。アンプ動作中は直接電源を切らないでください。

● 入出力ファイバコネクタの頻繁な抜き差しは、ゴミの混入、挿入損失の増加、ファイバコネクタ端面の焼損の原因となりますのでお勧めできません。

● メイン出力ポートの FC/APC コネクタは電力テスト専用です。他のファイバーコネクタに接続することは固く禁じられています。 出力ファイバを他のファイバに接続する必要がある場合は、ファイバ融着接続機を使用して融着接続することをお勧めします。

● デバイスを湿気、ほこり、腐食から遠ざけてください。乾燥した場所に保管してください。

品質保証とアフターサービス - イッテルビウム添加ファイバ増幅器

●保証期間：

購入後1年以内の人為的でない欠陥については無料で修理または交換します。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中、製品の品質上の問題による故障に対しては、無償修理または交換サービスを提供いたします。ただし、Box Optronics は、保証期間内に次の場合には無料修理サービスを拒否する権利を留保します。

(1) 自然要因（雷、粉塵など）または環境の影響によって引き起こされる損傷。

(2) ユーザーの不適切な操作による故障。

(3) 人為的ミスによって引き起こされた明らかな物理的損害。

(4) 不正な分解、改造、修理。

(5) ハウジングの保証ラベルが変更されているか不完全である。

(6) 輸送中の破損または紛失。
