SLD広帯域光源1310nm

目次

1. SLD広帯域光源1310nmの紹介

2. 製品仕様

3. 製品の特長

4. 代表的な用途

5. 製品の詳細

6. 注文情報

7. データシートとテストシート

8. 見積および支払い条件

9. 操作ガイド

10. 操作上の注意とメンテナンス

11. 品質保証とアフターサービス

製品紹介-SLD広帯域光源1310nm

1310nm SLD ブロードバンド光源は、通常 > 30nm のスペクトル幅と 1/3/10/15mW の出力で、安定した低コヒーレンスブロードバンド発光を実現します。 SMF-28e または PM ファイバー結合、低スペクトルリップル、コンパクトなパッケージにより、光ファイバーセンシング、OCT イメージング、高精度光学測定に最適です。この SLD ブロードバンド光源は、光通信、生物医学イメージング、および光ファイバー デバイスのテスト アプリケーション向けに最適化されています。

製品仕様-SLD広帯域光源1310nm

製品の特徴-SLD広帯域光源1310nm

● 1/3/10/15mW さまざまなニーズに合わせて複数の出力レベルを利用可能。

●広いスペ​​クトル。

● スペクトルリップルが低い。

● カスタマイズされたパッケージとサイズ。

製品アプリケーション - SLD 広帯域光源 1310nm

● 光ファイバーセンシング。

● 医療画像処理。

● 精密測定。

●光ファイバーデバイスのテスト。

製品詳細-SLD広帯域光源1310nm

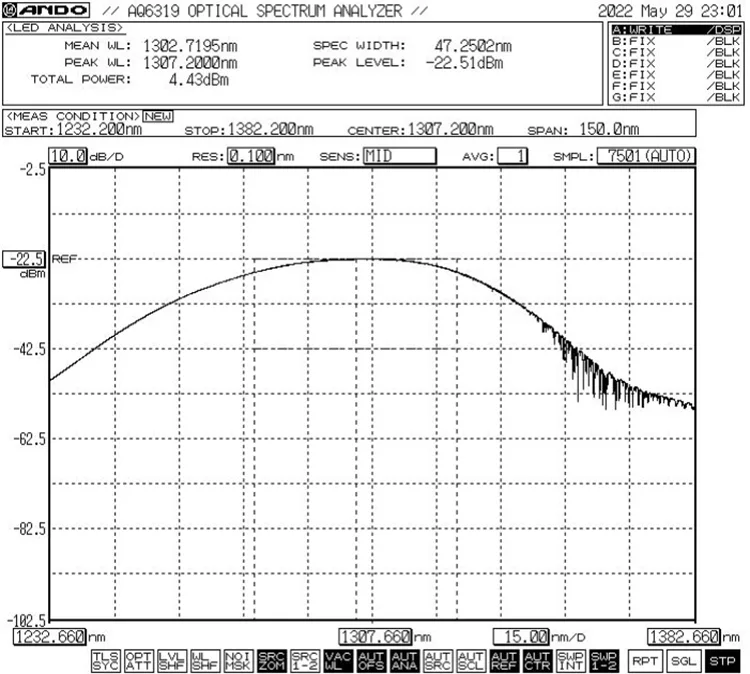

● スペクトルリファレンス: -3dB 帯域幅 Min.30nm

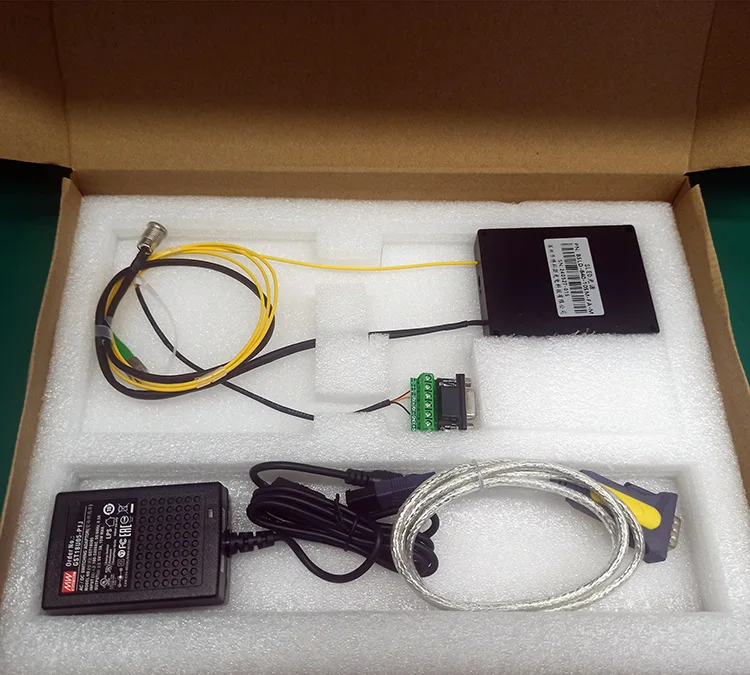

●標準付属品

注文情報 - SLD 広帯域光源 1310nm

例: BSLD-1310-10SM-FA-M

(注文情報: SLD ブロードバンド光源 1310nm、出力 10mW、SM ファイバー、FC/APC コネクター付き、モジュール パッケージ)。

データシートとテストシート - SLD 広帯域光源 1310nm

データシート

テストシート

見積および支払い条件 - SLD 広帯域光源 1310nm

● 見積条件

(1)EXW

(2) DAP

(3) その他

● 支払い条件

PayPalとT/Tが利用可能です。

操作手順 - SLD広帯域光源1310nm

ステップ1.開梱: 組み立てる前に、すべての付属品が揃っているかどうかを確認してください。

ステップ2.電源: DC スイッチング電源または電源要件を満たす安定化電源に接続します。適合するオリジナルの電源アダプタ (DC5V または DC12V) のみを使用してください。不適切な電源アダプターを使用すると、光源が損傷する可能性があります。 (電源アダプターは地域の電圧規格に従って供給されます。)

ステップ3.出力ファイバの接続：ファイバコネクタまたはフランジのダストキャップを開け、ファイバ端面を確認し、汚れや損傷がないことを確認してから、被試験機器またはパワーメータにファイバを接続または接続します。

設定４．ホスト コンピュータに接続します。グリーン ポート ケーブルと USB-RS485 DB9 データ ケーブルを使用して、SLD ブロードバンド光源 1310nm とコンピュータを接続します。コンピュータは最初に専用のシリアル ポート ドライバをインストールして USB-RS485 シリアル ポート データ ケーブルを識別する必要があります。そうしないと、ホスト コンピュータ ソフトウェアと光源モジュールが正しく接続および通信できません。ドライバーについては Box Optronics にお問い合わせください。

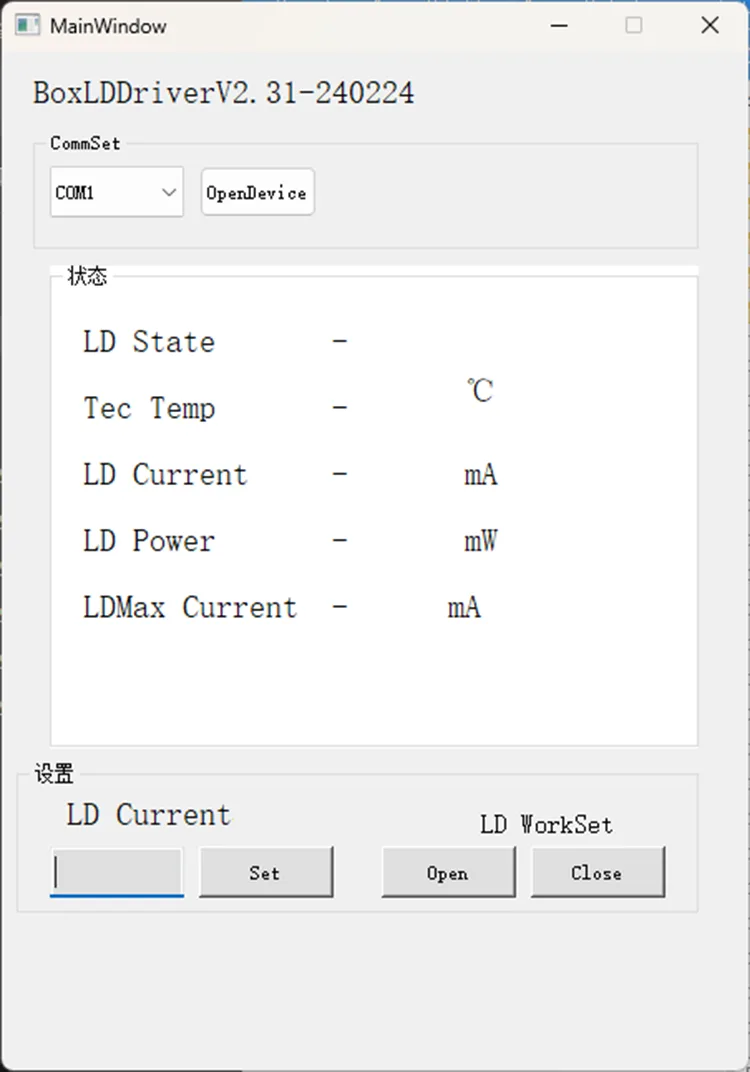

ステップ5.制御ソフトウェア: Box Optronics は、SLD 広帯域光源 1310nm の LD 電流を制御するためのシリアル コマンドまたは PC ソフトウェアを提供します。正しいポートを選択し、電流を設定して、開くボタンをクリックします。 (破損を防ぐため、初期動作時は駆動電流をゆっくりと上げてください。すぐにフル電流を流さないでください。)

ステップ6.使用後は閉じるボタンをクリックして電源を切り、ファイバー接続を外してください。

操作上の注意とメンテナンス-SLD広帯域光源1310nm

● ファイバ コネクタを糸くずの出ないワイプで清掃し、接続前にファイバ端面検出器で検査してください。端面の焼けを防ぐため、ファイバーの接続/取り外しは常に電源を入れずに行ってください。光ファイバーコネクタは防塵キャップで覆う必要があります。

● 埃の蓄積や端面の損傷を防ぐため、ファイバ コネクタの頻繁な抜き差しは避けてください。

●湿気、塵、腐食に注意してください。乾燥した場所に保管してください。

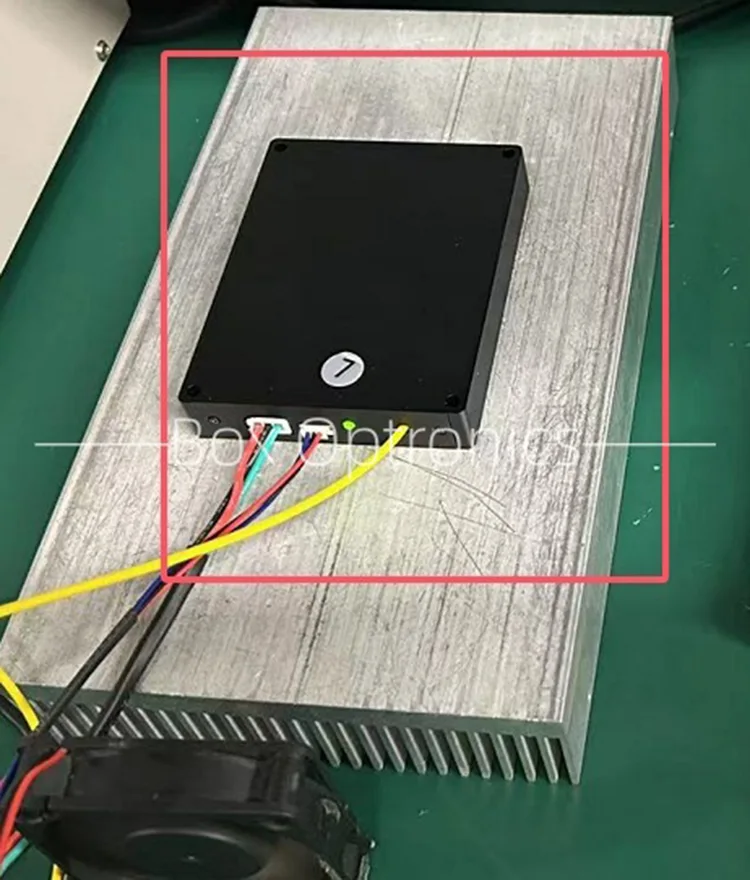

●長時間使用する場合は放熱板の上に置いてください。

品質保証とアフターサービス-SLD広帯域光源1310nm

●保証期間：

購入後1年以内の人為的でない欠陥については無料で修理または交換します。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中、製品の品質上の問題による故障に対しては、無償修理または交換サービスを提供いたします。ただし、Box Optronics は、保証期間内に次の場合には無料修理サービスを拒否する権利を留保します。

(1) 自然要因（雷、粉塵など）または環境の影響によって引き起こされた損傷。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
