マルチチャンネル DFB レーザー光源

目次

1. マルチチャンネルDFBレーザー光源の紹介

2. 技術仕様

3. 製品の特長

4. 代表的な用途

5. 製品の詳細

6. 安全な操作ガイド

7. 注文情報

8. データシートとテストシート

9. 見積および支払い条件

10. リードタイム

11. 操作上の注意とメンテナンス

12. 品質保証とアフターサービス

製品紹介-マルチチャンネルDFBレーザー光源

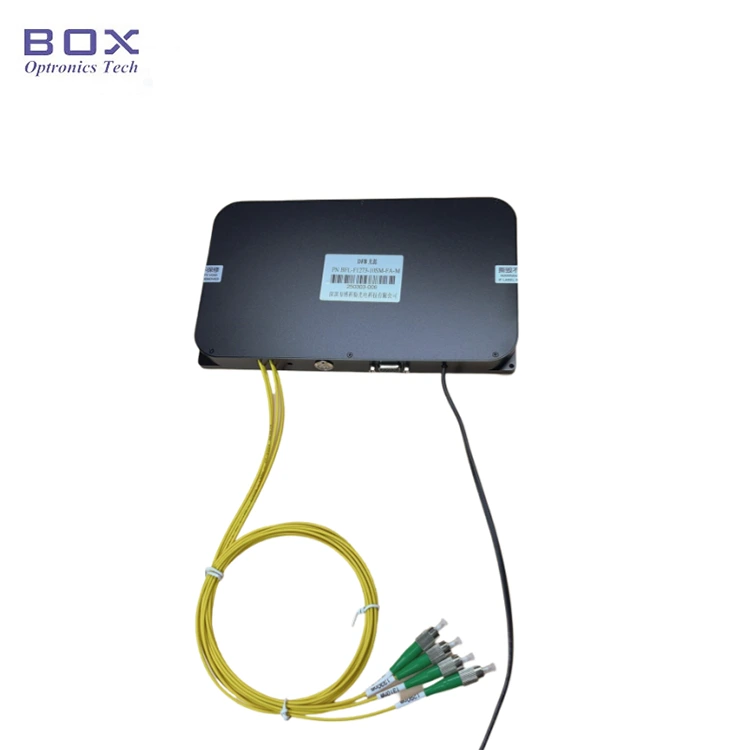

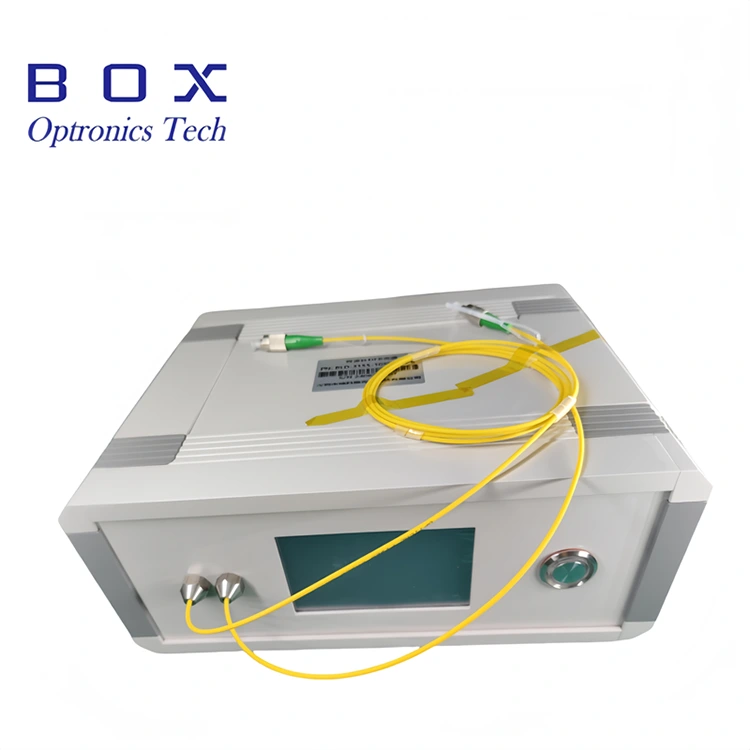

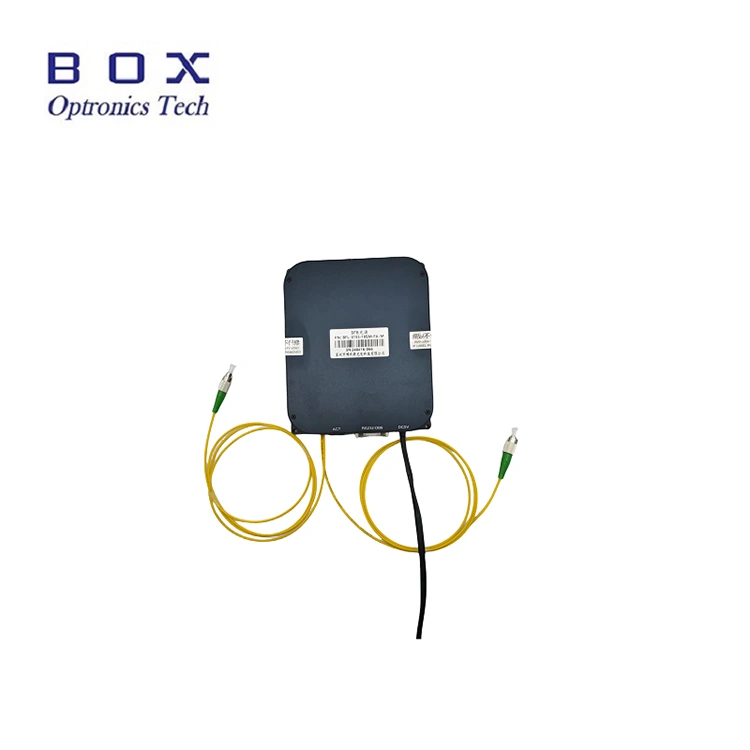

これは、自由に構成可能な波長と連続波 (CW) 動作を特徴とするマルチチャネル DFB レーザー光源です。利用可能な波長オプションには、CWDM (1270 ～ 1650 nm)、DWDM ITU チャネル 18 ～ 64、LAN-WDM 波長に加え、1030 nm や 1064 nm などの特定の波長が含まれます。この製品は、スタンドアロンのデスクトップ ユニットまたは統合可能なモジュラー オプションの 2 つの構成で利用できます。通信インターフェースと監視ソフトウェアを搭載。ユーザーは、固定出力電力または電力調整可能な構成のいずれかを選択できます。このマルチチャネル DFB レーザー ソースは、単一チャネル光源としての動作、または複数チャネルにわたる同時出力をサポートします。

製品仕様 - マルチチャンネル DFB レーザー光源

製品の特長 - マルチチャンネル DFB レーザー光源

● カスタマイズ可能な波長と出力。

● 2 ～ 16 チャンネルが利用可能。

● 固定または調整可能な出力電力。

●高い出力安定性、小型、高速起動を実現しました。

製品アプリケーション - マルチチャンネル DFB レーザー光源

● WDM、AWG、PLC デバイス微分損失、リターンロス検出。

● 眼科用OCT。

● ファイバーデバイスの校正および受動部品のテストシステム。

製品詳細 - マルチチャンネル DFB レーザー光源

●使用可能波長(nm):

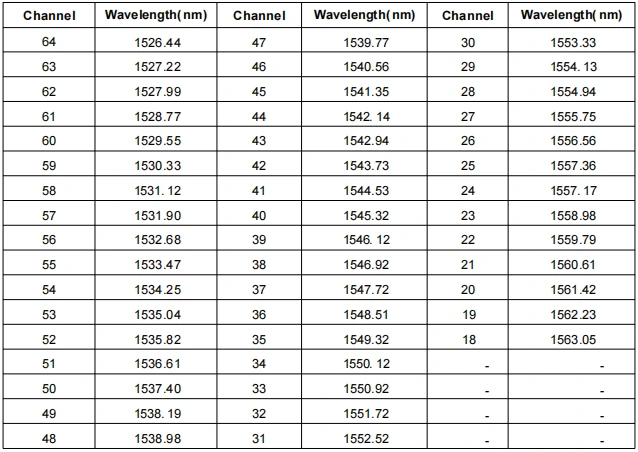

● ITU チャネル 18 ～ 64 波長 (mm):

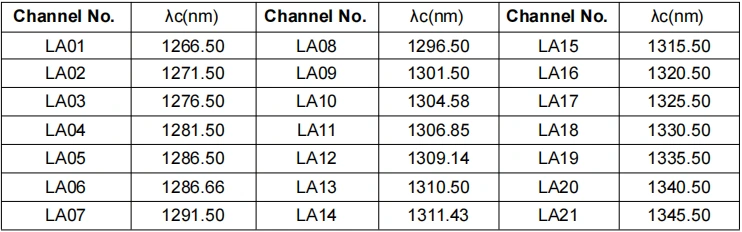

● LAN-WDM 波長 (mm):

操作手順 - マルチチャンネル DFB レーザー光源

ステップ1. 開梱: 組み立てる前に、すべての付属品が揃っているかどうかを確認してください。

ステップ2. 電源: DC スイッチング電源または電源要件を満たす安定化電源に接続します。適合するオリジナルの電源アダプタ (DC5V または DC12V) のみを使用してください。不適切な電源アダプターを使用すると、光源が損傷する可能性があります。 (電源アダプターは地域の電圧規格に従って供給されます。)

ステップ3. 出力ファイバの接続：ファイバコネクタまたはフランジのダストキャップを開け、ファイバ端面を確認し、汚れや損傷がないことを確認してから、被試験機器またはパワーメータにファイバを接続または接続します。

設定４． ホスト コンピューターに接続します。USB-RS485 DB9 データ ケーブルを使用して、マルチチャンネル DFB レーザー ソースとコンピューターを接続します。コンピュータは最初に専用のシリアル ポート ドライバをインストールしてシリアル ポート データ ケーブルを識別する必要があります。そうしないと、ホスト コンピュータ ソフトウェアと光源モジュールが正しく接続および通信できません。ドライバーについては Box Optronics にお問い合わせください。

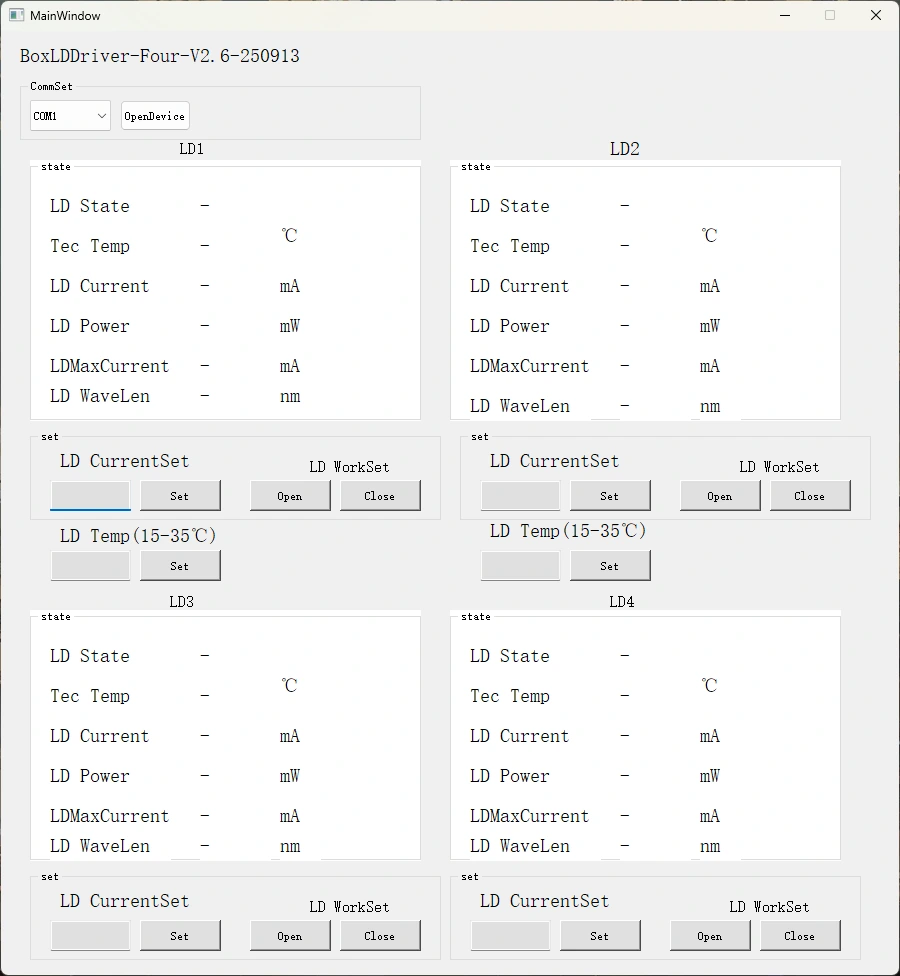

ステップ5. 制御ソフトウェア: Box Optronics は、マルチチャネル DFB レーザー光源の LD 電流と LD 温度を制御するためのシリアル コマンドまたは PC ソフトウェアを提供します。正しいポートを選択し、電流と温度を設定して、開くボタンをクリックします。 (破損を防ぐため、初期動作時は駆動電流をゆっくりと上げてください。すぐにフル電流を流さないでください。)

データシートとテストシート

データシート

テストシート
