Cバンド波長可変レーザーモジュール

製品概要 - Cバンド波長可変レーザーモジュール

Box Optronics の C バンド波長可変レーザー モジュール (ATLS4 / HTLS4 シリーズ) は、C バンドの全波長範囲とファイバー結合出力をカバーするコンパクトな統合型波長可変レーザー モジュールです。

ATLS4 モデルは、精密な波長調整用に最適化されており、標準的な波長ステップ サイズ 10 pm、波長スイッチング時間 100 μs 以下、および 5 MHz 未満の狭線幅性能を提供します。 FBG インタロゲーション、狭帯域光フィルタ特性評価、DWDM コンポーネント テスト、高精度フォトニック測定など、高いスペクトル精度を必要とするアプリケーションに最適です。

HTLS4 モデルは、高速波長スキャン アプリケーション向けに設計されており、最小 1 μs の高速波長調整応答、1000 nm/s を超える高速スキャン機能、および約 1 MHz の線幅を備えています。 It is optimized for dynamic FBG sensing, high-throughput optical component testing, and fast spectral acquisition applications.

どちらのモデルも同じ機械パッケージ、電気インターフェース、およびファイバー出力構成を共有しているため、システム設計者は機械または電気の統合設計を変更することなく、アプリケーション要件に基づいて適切な性能グレードを選択できます。

主な特長 - Cバンド波長可変レーザーモジュール

• 広い C バンド波長調整範囲: 1525 ～ 1568nm (ATLS4) / 1525 ～ 1569nm (HTLS4)

• 高い波長精度: 絶対±10pm、安定性±2pm、再現性<3pm

• 高速チューニング速度: ステップごとに ≤100µs (ATLS4) / ≤1µs (HTLS4)

• 高いスキャン速度: 午後 10 時ステップで >40nm/s (ATLS4) / 午後 20 時ステップで >1000nm/s (HTLS4)

• 細かい波長ステップ: 通常 10pm (ATLS4) / 通常 20pm (HTLS4)

• 高出力電力: 全調整範囲にわたって >10dBm(10mW)

• 優れた電力安定性: ±0.05dBm

• 優れたパワー平坦性: ≤±0.3dB

• ハイサイドモード抑制比: >35dB (ATLS4) / >40dB (HTLS4)

• 低い相対強度ノイズ: <-135dB/Hz

• 狭い線幅: <5MHz (ATLS4) / ~1MHz (標準) (HTLS4)、スタティック

• 標準 FC/APC ファイバー コネクタ出力

• コンパクトなモジュールのフォームファクタ: 134x104x21mm

• 5V DC 電源、標準消費電力 <5W

• 広い動作温度範囲: -20°C ～ +65°C

代表的なアプリケーション - Cバンド波長可変レーザーモジュール

• ファイバーブラッググレーティング（FBG）復調および問い合わせシステム

• 光受動デバイスのテストと特性評価（挿入損失、リターンロス、フィルター応答）

• DWDM コンポーネントと波長分割マルチプレクサのテスト

• 温度、ひずみ、振動測定用の光ファイバーセンシングシステム

• 橋、トンネル、パイプライン、風力タービンブレードの構造健全性モニタリング

• 光スペクトルの測定および分析用の波長可変レーザー光源

• フォトニクスおよび光通信研究所での研究開発

• 光学テストおよび測定機器への OEM 統合

製品仕様-Cバンド波長可変レーザーモジュール

光学および波長の仕様

機械的および電気的仕様

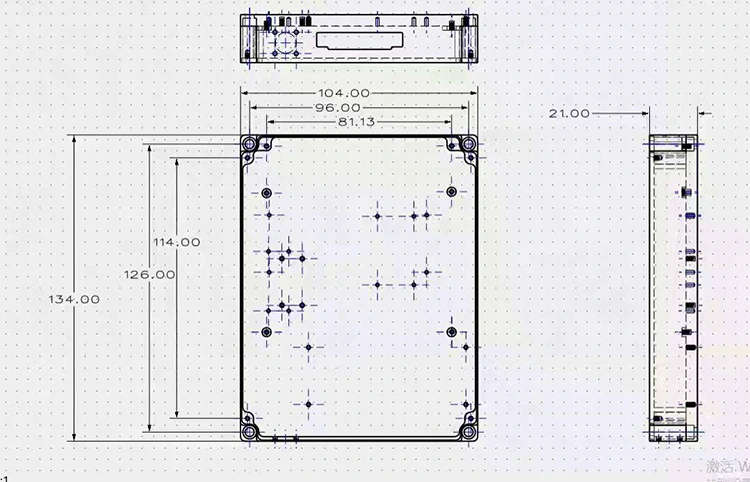

パッケージ寸法 - Cバンド波長可変レーザーモジュール

モジュール寸法: 134mm (長さ) × 104mm (幅) × 21mm (高さ)

注文情報 - Cバンド波長可変レーザーモジュール

モデルの命名法

XTLS4-Cバンド

例: ATLS4-C-バンド、HTLS4-C-バンド

よくある質問 (FAQ) - C バンド波長可変レーザー モジュール

Q: ATLS4 モデルと HTLS4 モデルの違いは何ですか?

A: ATLS4 と HTLS4 は同じ機械的パッケージ、電気インターフェイス、およびファイバー出力を共有していますが、調整速度、ステップ サイズ、および線幅のパフォーマンスが異なります。

ATLS4 標準バージョンは、10 pm の波長ステップ サイズ、≤ 100 µs の単一ステップ波長スイッチング時間、> 40 nm/s の走査速度 (10 pm ステップ)、および < 5 MHz の狭い線幅を備えており、高分解能のスペクトル測定や精密な光学特性評価に最適です。

HTLS4 高速バージョンは、1 μs 以下のシングルステップ波長スイッチング時間と、20 pm の波長ステップ分解能で 1000 nm/s を超えるスキャン速度を提供し、高速 FBG インタロゲーション、動的ファイバー センシング、および高スループットの光コンポーネント テストに最適です。

スキャン速度、波長分解能、信号対雑音比などのアプリケーション要件に基づいてモデルを選択してください。

Q: この調整可能なレーザー光源は FBG インタロゲーション システムに使用できますか?

A:はい。 The ATLS4 and HTLS4 tunable laser modules are widely suitable for FBG interrogation systems.正確な波長調整機能、高い波長分解能、安定した光出力により、温度、ひずみ、振動の変化によって引き起こされる FBG の波長シフトを正確に追跡できます。 ATLS4 は高解像度スペクトル解析用に最適化されており、HTLS4 はダイナミック FBG センシングと高スループット測定のための高速スキャン機能を提供します。

Q: 出力電力と電力平坦性はどのくらいですか?

A: Both models deliver >10dBm output power across the full tuning range, with ±0.05dBm power stability and ≤±0.3dB power flatness.統合されたパワー制御ループは、波長が調整されても一貫した出力パワーを維持し、パワーの変動によって引き起こされる測定誤差を低減します。

Q: 最小注文数量 (MOQ) はいくらですか?

A：MOQは1ユニットです。研究開発や試作のための単一ユニットから、OEM統合のための量産まで、柔軟な注文数量をサポートします。必要な数量での具体的な価格については、当社の営業チームにお問い合わせください。

データシート - C バンド波長可変レーザー モジュール

ATLS4-Cバンド波長可変レーザーモジュール

HTLS4-Cバンド波長可変レーザーモジュール

リードタイムCバンド波長可変レーザーモジュール

• 標準生産: 1～2 週間

• 大量注文: 生産スケジュールについてはお問い合わせください。

• カスタムオーダー: 3 ～ 4 週間

• 海外発送: ～ 5 営業日 (DHL/UPS/FedEx Express)

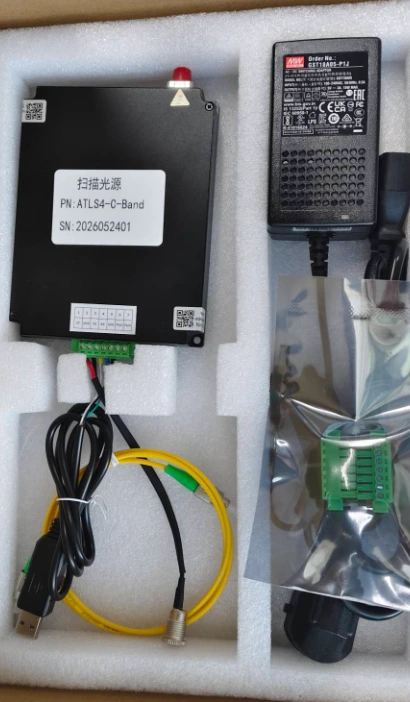

実物写真 - C-Band Tunable Laser Module
