1550nm 23dBm 半導体光増幅器

目次

1. 1550nmの導入 23dBm半導体光増幅器

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

製品紹介

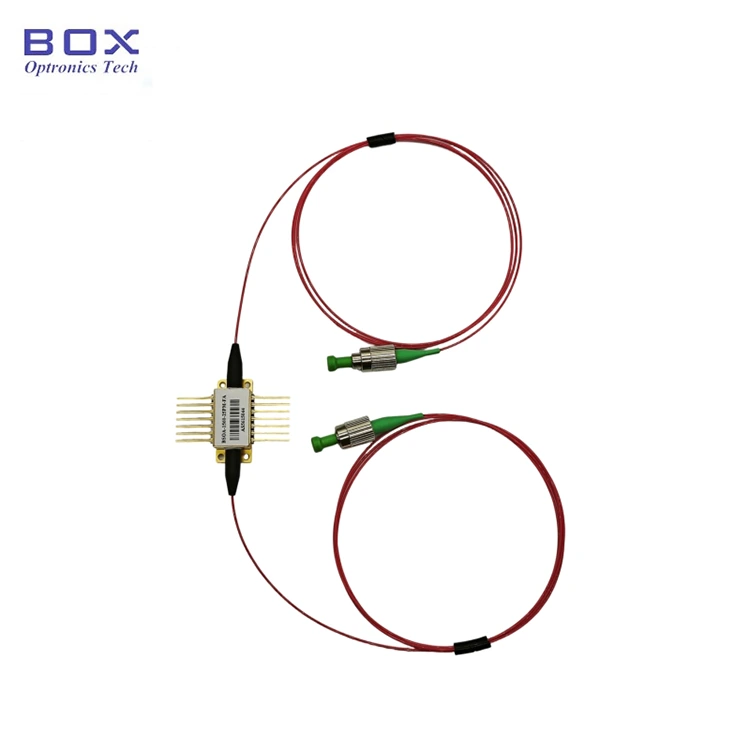

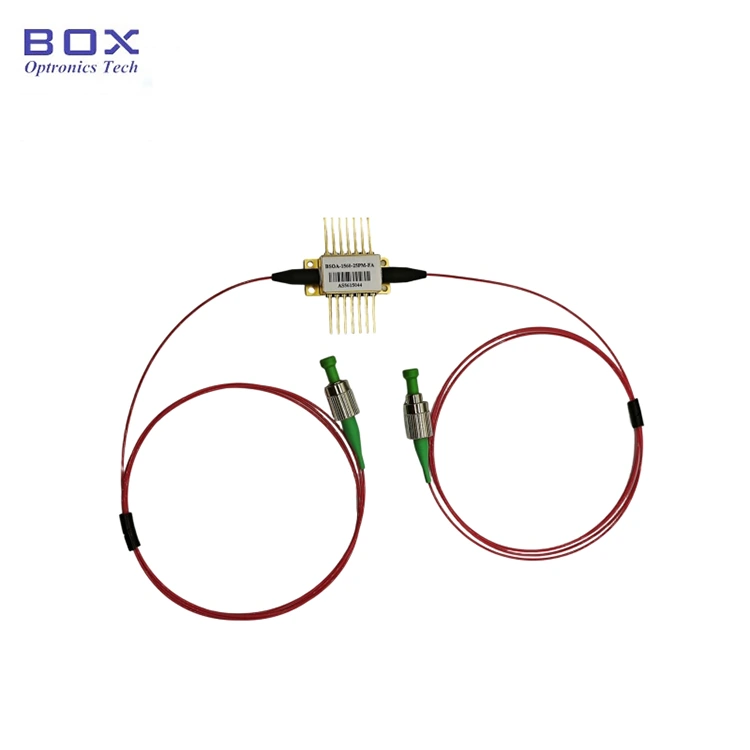

これは 1550nm 23dBm 半導体光増幅器です 14ピンバタフライパッケージを採用。 23dBmの飽和光パワー、30～35dBを備えています。 小信号ゲイン、標準 100nm -3dB ゲイン帯域幅、TEC と 安定した滑らかなスペクトルを実現するサーミスター。の損失補償に最適 光ファイバー接続とスイッチ、WDM 光ファイバー ネットワーク、および MOPA レーザー。

製品 仕様

製品 特長

● 40Gと 100G Cバンドブロッキングシャッターまたは変調。

● 低騒音 図 &低偏波依存性;

● 14ピン TECとサーミスターを備えたBTFパッケージ。

製品 アプリケーション

● 損失補償 光ファイバー接続とスイッチ。

● WDM光ファイバー ネットワーク。

● MOPA (マスターオシレーター) パワーアンプ）レーザー。

製品 詳細

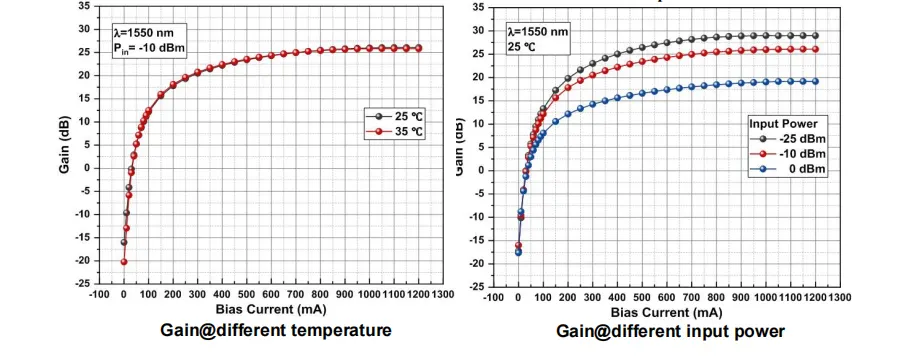

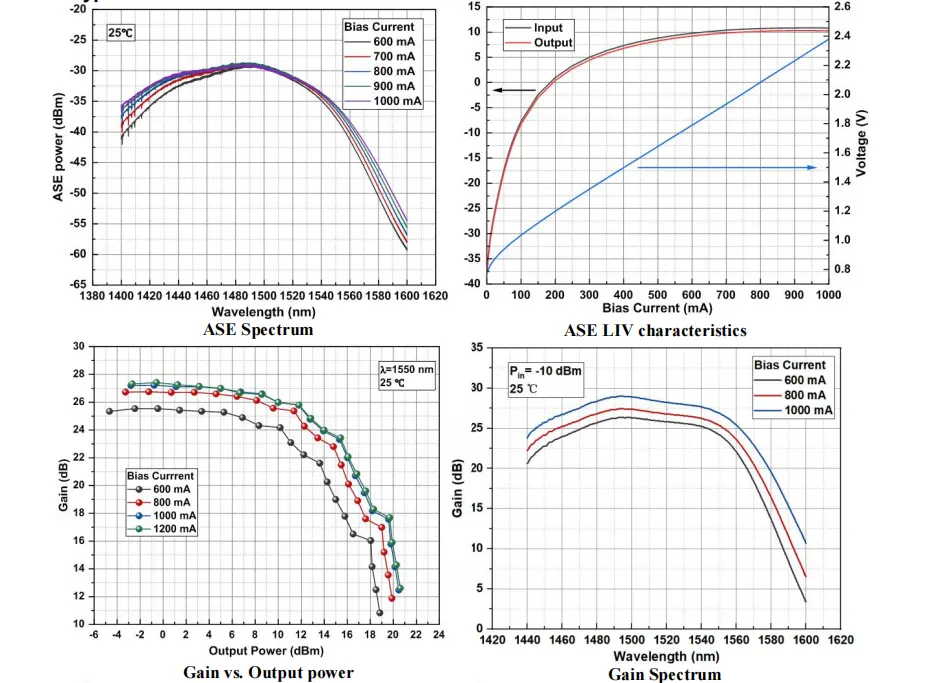

●代表特性曲線

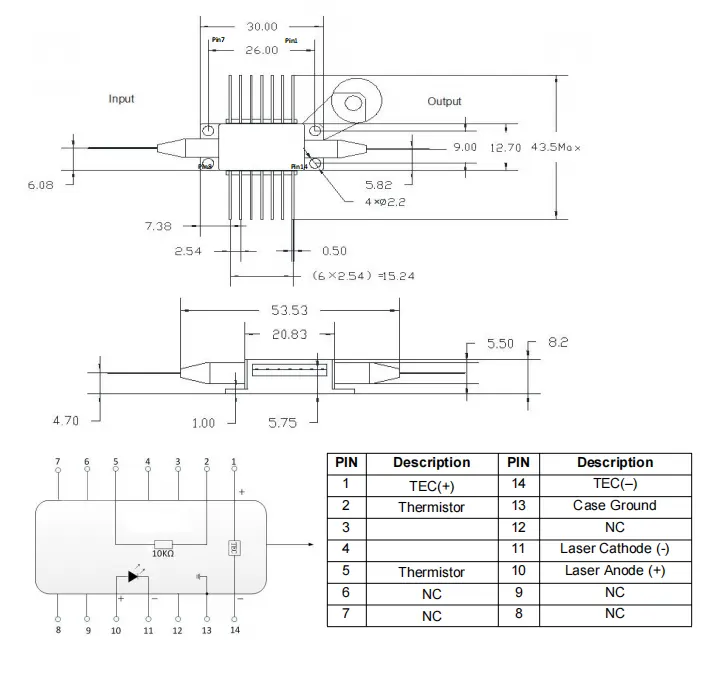

● パッケージ図&PIN-OUT定義(単位:mm) - 1550nm 23dBm 半導体光増幅器

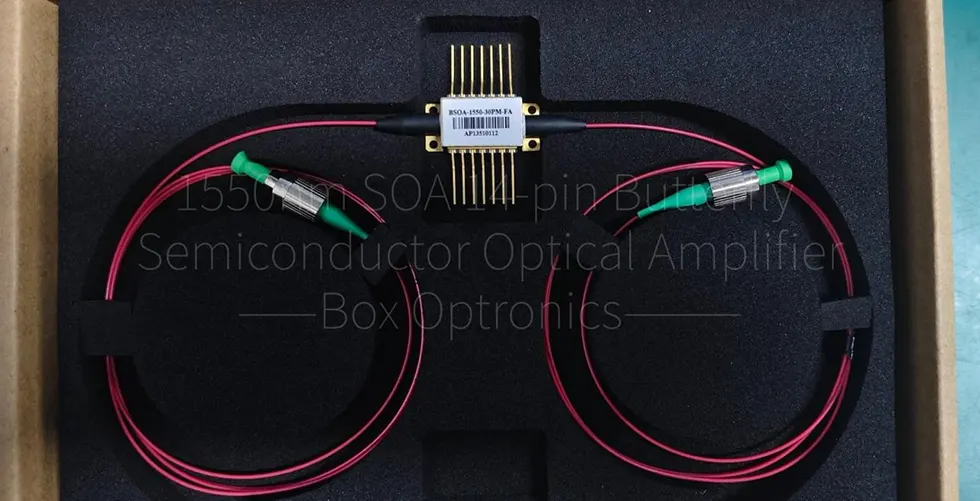

●梱包例

*スタンドアロンデバイス;内蔵されていません ドライバー (ドライバーと統合されたモジュール パッケージはオプションです)。

注文 情報

例: BSOA-1550-35PM-FA

(注文情報: 1550nm 23dBm 半導体光増幅器、30~35dB 小信号利得、23dBm飽和光パワー、14ピンバタフライパッケージ、 SM Hi1060 ファイバー、FC/APC コネクター付き)。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシート

データシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10〜15営業日程度かかります。 (あれば 一部在庫がございますので、それより早く発送させていただきます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 注意事項

● この装置は動作中、高強度のレーザー光線を放射します。する 目を傷害する可能性があるため、ファイバ端面を直接見ないでください。

● このデバイスは静電気に敏感です。したがって、厳守 梱包時に静電気防止対策が必要であるため、 輸送、使用方法。さらに、予防策を講じる必要があります。 電源サージが発生すると、電源サージに永久的な損傷が生じる可能性があります。 （例：機器の適切な接地を確保し、静電気防止用具を着用する） リストストラップ）。

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● すべてのコンポーネントの電源を入れる前に、まずクーラーを作動させ、 その後、チップの過熱を防ぐために段階的な電源投入手順に進み、 過負荷。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックスオプトロニクス 以下の場合、当社は無償修理サービスを拒否する権利を留保します。 保証期間:

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
