1060nm 15dBm半導体光増幅器

目次

1. 1060nmの導入 15dBm半導体光増幅器

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

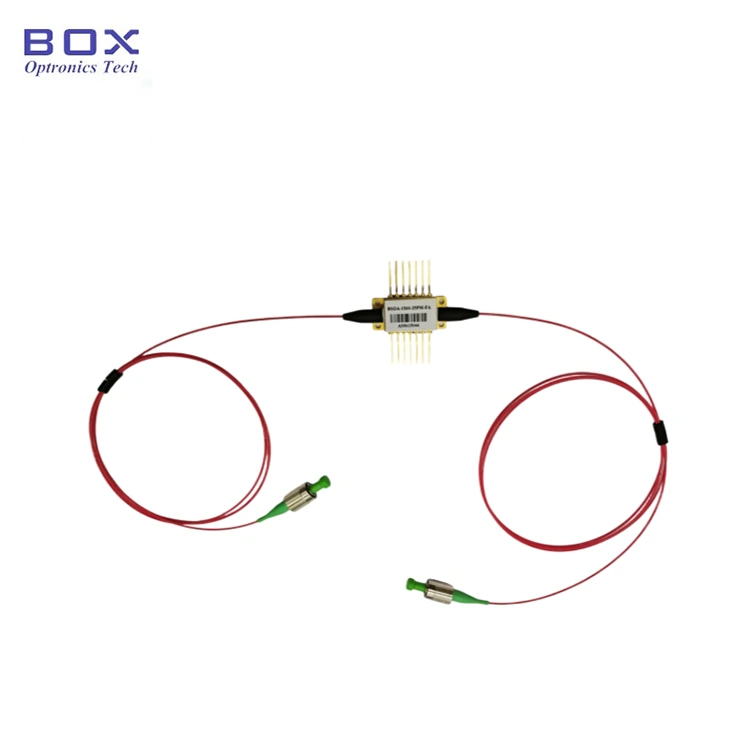

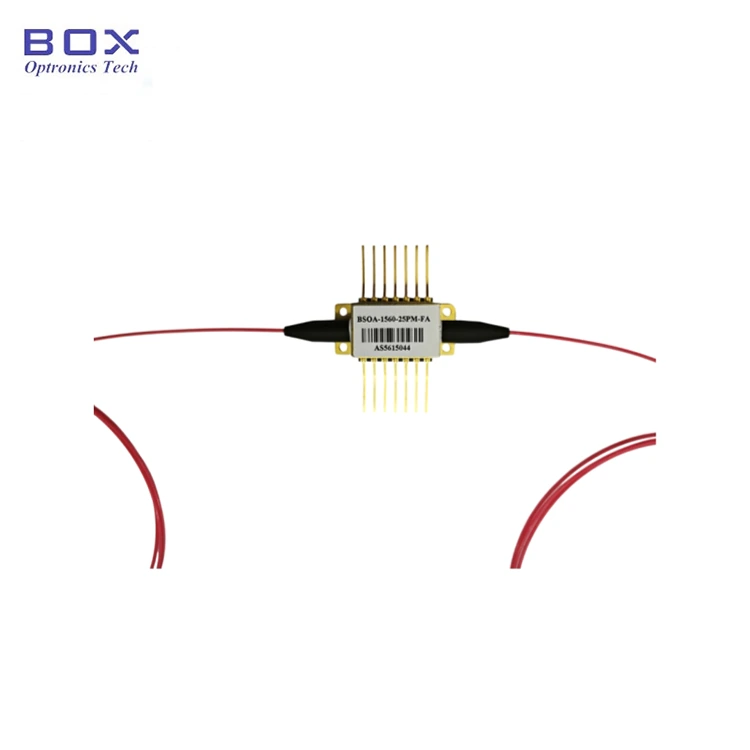

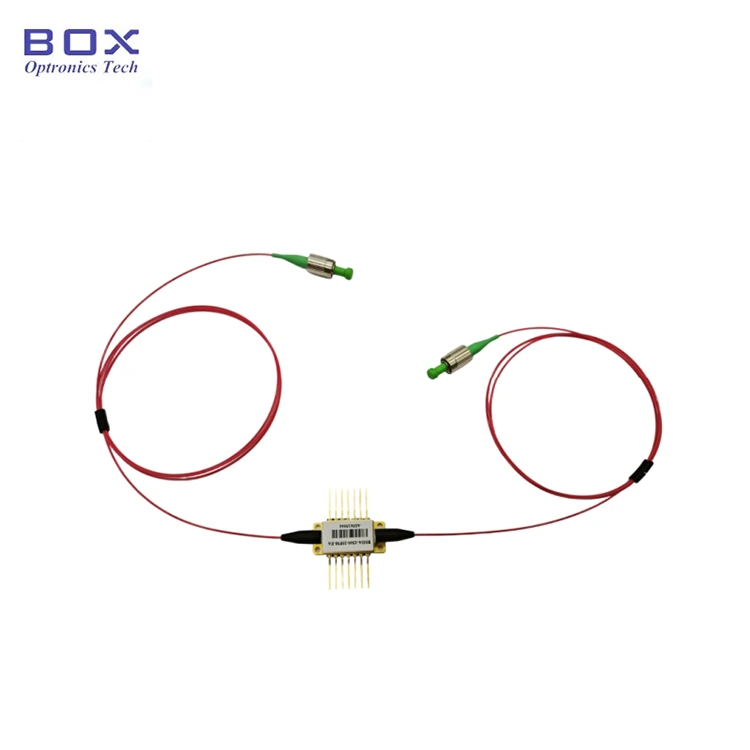

製品紹介

1060nm 15dBm 半導体光増幅器(SOA) 14 ピン バタフライ パッケージを備えた光学用高性能ソリューションを提供します。 1060nmの波長範囲での増幅。 15dBmの出力電力と 25dB 信号ゲインのこの SOA は、光スイッチのアプリケーションに最適です。 医療用 OCT、掃引周波数源。ピンのはんだ付けが必要な場合は、 はんだ付け温度は 260°C を超えないようにしてください。また、はんだ付け時間は 10 秒を超えてはなりません。

製品 仕様

製品 特長

● SMF-28e FC/APC コネクタ付きファイバー。

● 低騒音 図 &低偏波依存性;

● 14ピン TEC、サーミスターを備えたBTFパッケージ。

製品 アプリケーション

● 損失補償 光ファイバー接続とスイッチ。

● 医療用OCT。

● スイープ周波数ソース、調整可能 レーザー。

製品 詳細

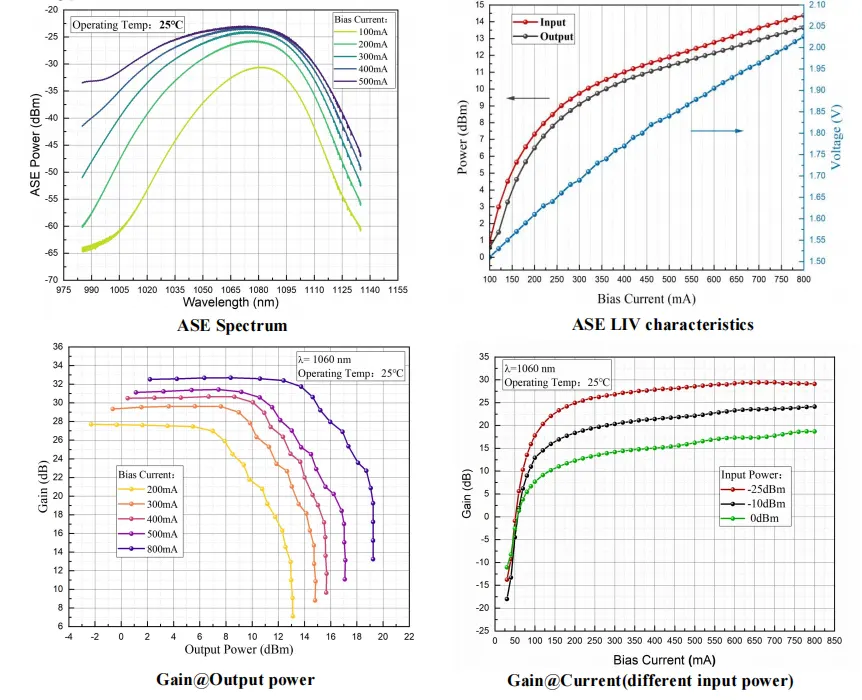

●代表特性曲線

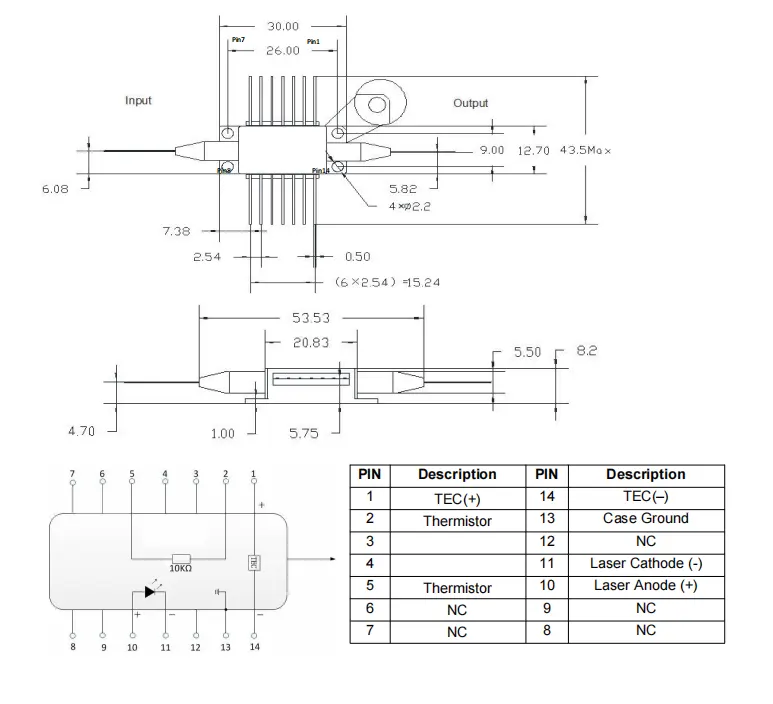

● パッケージ図&PIN-OUT定義(単位:mm) - 1060nm 15dBm 半導体光増幅器

注文 情報

例: BSOA-1060-25SM-FA

(注文情報: 1060nm 15dBm 半導体光増幅器、25dB 小信号ゲイン、15dBm 飽和光パワー、14 ピン バタフライ パッケージ、 SM ファイバー、FC/APC コネクター)。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシート

データシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10〜15営業日程度かかります。 (あれば 一部在庫がございますので、それより早く発送させていただきます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 注意事項

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● ピンのはんだ付けが必要な場合、はんだ付け温度は以下の範囲内で行ってください。 はんだ付け時間は 260°C を超え、はんだ付け時間は 10 秒を超えてはなりません。特定の 次の点に注意する必要があります。 はんだ付けプロセス中、 デバイスは電源が入っていない状態にし、はんだごてが適切に動作している必要があります。 接地された。

● 以下を超える出力および温度条件下でレーザーを動作させる。 データシートに記載されている仕様により、レーザーの劣化が加速します。 デバイスに損傷を与える可能性があります。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
