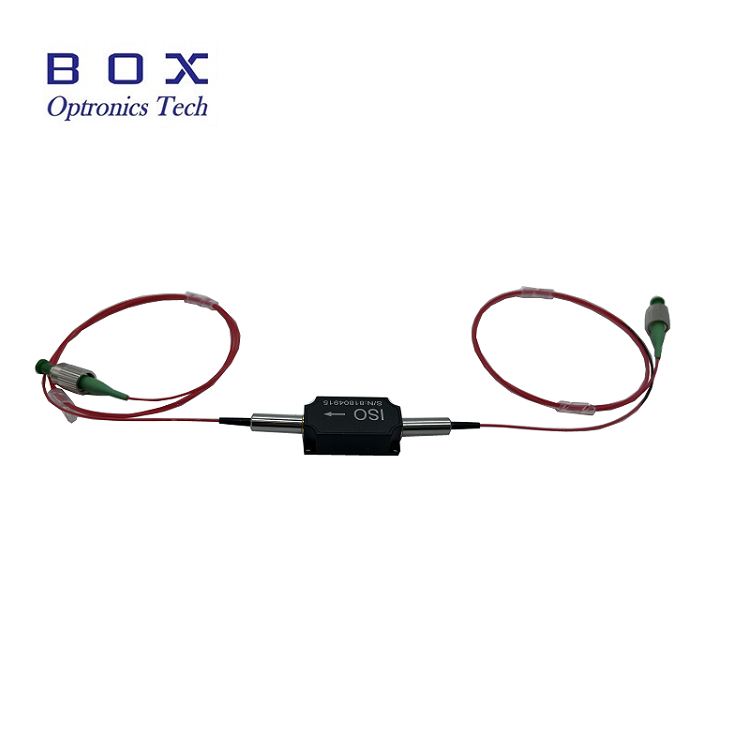

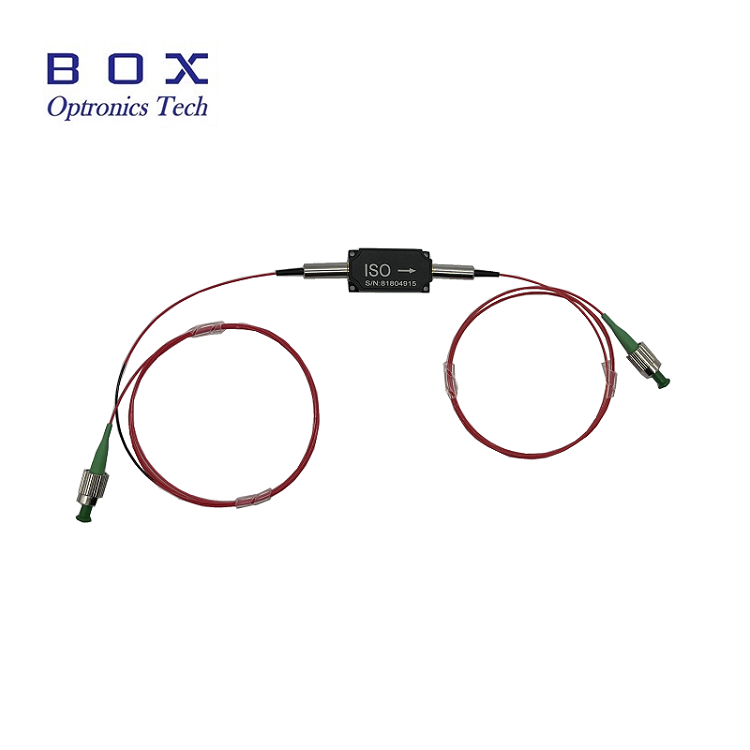

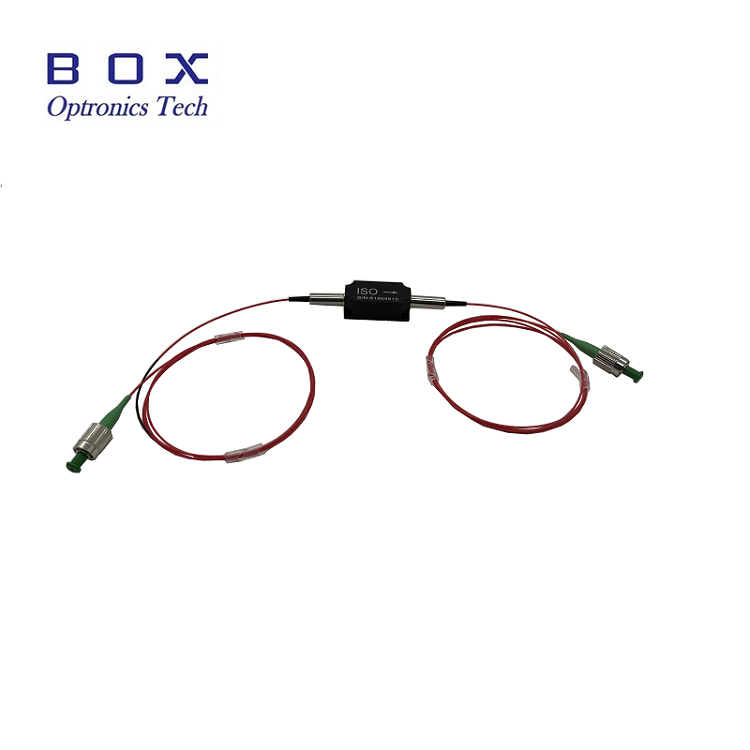

1064nmハイパワー光アイソレータ

製品概要 - 1064nm ハイパワー光アイソレータ

Box Optronics は、反射光や後方散乱光によって引き起こされる有害な光フィードバックからレーザー光源、シードレーザー、光増幅器を保護するように設計された高性能パッシブ光コンポーネントである 1064nm ハイパワー光アイソレーターを提供しています。このアイソレータは、ファラデー回転効果に基づいて光の非相反伝送を可能にし、順方向の光を低損失で通過させ、逆方向の光を高いアイソレーションで遮断します。

この 1064nm アイソレータは、標準的な挿入損失、高いアイソレーション、高い消光比を備えており、高出力ファイバー レーザーおよび増幅器システム用に最適化されています。 nsパルス動作で最大10Wの平均電力処理と最大10kWのピーク電力をサポートしており、要求の厳しい産業および科学用途に適しています。

主な特長 - 1064nm ハイパワー光アイソレータ

• 高アイソレーション: 通常ピークアイソレーション 30dB、最小 25dB

• 低い挿入損失

• 高いリターンロス

• 低い偏波依存損失（PDL）

• 高電力処理: 最大 10W の平均電力

• コンパクトで堅牢なパッケージ設計: 58×28×26mm

• PM (偏波維持) バージョンと非 PM バージョンで利用可能

• 複数の波長オプション: 980nm、1030nm、1064nm

代表的なアプリケーション - 1064nm ハイパワー光アイソレータ

• ファイバーレーザーシステムとMOPAファイバーレーザー

• ファイバーアンプ

• 光学テストおよび測定機器

• 光ファイバーセンシングシステム

• アンプチェーンのシードレーザー保護

• 高出力ファイバーレーザーシステム

• 研究開発研究所

• 産業用レーザー加工システム

技術仕様 - 1064nm ハイパワー光アイソレータ

光学仕様（T=25℃）

機械的および環境的仕様

製品詳細-1064nmハイパワー光アイソレータ

光アイソレータとは何ですか?

ファラデーアイソレータとしても知られる光アイソレータは、一方向での優先伝送を可能にし、逆方向での高い分離を可能にする受動的な 2 ポート光デバイスです。これは、反射光や後方散乱光によって引き起こされる光フィードバックからレーザー源と光増幅器を保護する、レーザーおよび光ファイバーシステムの重要なコンポーネントです。

光アイソレータは、磁場にさらされたときに通過する光の偏光を回転させる磁気光学材料を利用したファラデー効果に基づいています。偏光子と組み合わせることで、この偏光回転により、順方向の光伝送と逆方向に伝播する光の高度な分離が可能になります。

パッケージの寸法

1064nm ハイパワー光アイソレータは、次の寸法 (単位: mm) のコンパクトで堅牢なハウジングにパッケージされています。

• パッケージサイズ: 58 × 28 × 26 mm (長さ×幅×高さ)

• ファイバーピグテールを備えた 2 ポート構成

• 安全な取り付けのための 4 つの取り付け穴 (Ø3mm)

• 高い信頼性と熱安定性を実現するように設計されています

ボックスオプトロニクスを選ぶ理由?

• 出荷前に全数検査を行う厳格な品質管理

• 安定した大量配送能力を備えた競争力のある価格設定

• 波長、電力、ファイバー、コネクターの柔軟なカスタマイズ オプション

• 評価用にサンプルテストが利用可能

• DHL、UPS、FedEx 速達による世界各地への発送

• PM バージョンと非 PM バージョンの両方が利用可能

• 複数の電力定格オプション: 500mW ～ 10W

• 広い波長範囲: 980nm、1030nm、1064nm

• 生産量に対する信頼性の高い長期供給

注文情報 - 1064nm ハイパワー光アイソレータ

モデルの命名法

HPMIS - XXXX - X - X - X - X - X - XX

例: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm ハイパワー PM アイソレーター、低速軸動作、高速軸ブロック、PM パンダファイバー、900μm ルースチューブ、ファイバー長 1m、58x28x26mm パッケージ、10W 処理能力

例: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm ハイパワーアイソレーター (非 PM)、Hi1060 ファイバー、900μm ルースチューブ、ファイバー長 1m、58x28x26mm パッケージ、5W 処理電力

利用可能なカスタマイズ オプション

• 中心波長: 980nm、1030nm、1064nm、その他の波長もリクエストに応じて利用可能

• 定格電力: 500mW、1W、2W、5W、10W、カスタム設計ではより高い電力も利用可能

• 偏波タイプ: PM (偏波維持) または非 PM (標準シングルモード)

• PM 軸構成: 低速軸動作、両軸動作

• 繊維の種類: PM Panda 繊維、Hi1060、その他の特殊繊維

• ファイバーの長さ: 0.5m、0.8m、1m、1.5m、2m (カスタム長も利用可能)

• ピグテールタイプ: 250μm ベアファイバー、900μm ルースチューブ、3.0mm ルースチューブ

• パッケージサイズ: 標準 58x28x26mm またはカスタムパッケージ寸法

• 要求の厳しいアプリケーション向けに、より高い絶縁バージョンが利用可能

カスタム要件については、仕様を添えて当社の営業チームにお問い合わせください。

データシートおよびテストレポート - 1064nm ハイパワー光アイソレータ

各ユニットには、測定されたパフォーマンスパラメータを文書化した包括的なテストレポートが同梱されています。データシートの PDF ファイルには詳細な仕様が含まれています。

• 各ユニットに個別のテストレポートが付属

データシート

見積および支払い条件

見積条件

• EXW

• DAP

• FOB

• その他の条件: ご相談ください。

支払い条件

• PayPal: サンプルや少量の注文に対する迅速かつ安全な支払い

• T/T (銀行振込): 通常の製造注文の標準支払い方法

• Alibaba Trade Assurance: 購入者保証によるオンライン取引の安全な注文保護

• クレジット カード: PayPal と Alibaba が利用可能

• 柔軟な支払い条件: 交渉可能

リードタイム

• 標準生産: ~10～15 営業日

• カスタム構成: 15～20 営業日

• 大量注文: 生産スケジュールについてはお問い合わせください。

• 国際配送: ~3～5 営業日 (DHL/UPS/FedEx Express)

• 急ぎのサービス: リクエストに応じて利用可能

使用上の注意と取り扱い - 1064nm ハイパワー光アイソレータ

ESD保護

光アイソレータは受動的なデバイスですが、性能と信頼性を維持するには適切な取り扱いが必要です。

• 清潔でほこりのない表面で作業してください。

• ファイバーの端面に直接触れないようにしてください。

• 使用しないときはコネクタにダスト キャップを付けたままにしてください

• 取り扱いおよび設置時には適切な ESD 保護を使用してください。

• ファイバーピグテールを損傷しないように注意して取り扱ってください。

ファイバーの取り扱い

• ファイバーを過度に曲げないでください。

• ファイバーピグテールを引っ張ったり、ねじったりしないでください。

• 接続前に適切なクリーニングツールを使用してファイバーコネクタを清掃してください。

• コネクタを使用しないときは、必ずダスト キャップを使用してください。

• 使用前にファイバー端面に損傷がないか検査してください。

• 最大引張荷重 (5N) を超えないようにしてください。

電力処理に関する考慮事項

• 入力電力が定格最大値を超えていないことを確認してください。

• 過負荷を避けるために適切な電力監視を使用してください。

• 高電力レベルで適切な熱放散を可能にする

• ヒートシンクに取り付けて高電力の連続動作を実現

設置と取り付け

• 4 つの取り付け穴を使用してアイソレータをしっかりと取り付けます。

• 追加の損失を最小限に抑えるために適切な位置合わせを確保します

• ファイバーの曲げ半径に十分なスペースを確保する

• 信頼性を確保するために、指定された温度範囲内で動作します。

• ファイバーピグテールへの機械的ストレスを避けてください。

• 信号の方向が正しくなるように、ポートの向きが適切であることを確認してください。

• 取り付ける前に正方向/逆方向を確認してください。

品質保証

Box Optronics は、信頼性の高いパフォーマンスを備えた高品質の光学コンポーネントを提供することに尽力しています。当社のすべての高出力光アイソレータは、出荷前に厳格なテストと品質管理を受けています。

保証

• 出荷日から 12 か月の限定保証

• 保証は材料および製造上の欠陥を対象とします

• 保証期間中の欠陥のあるユニットの無料修理または交換

• 保証は、誤用、誤った取り扱い、または不正な改造による損傷をカバーしません。
