製品概要 - 光パワーメータ

Box Optronics の光パワー メーターは、正確な光パワーの検出と分析を目的として設計された高性能光電子測定機器です。高品質のシリコン (Si) およびインジウム ガリウム ヒ素 (InGaAs) フォトダイオード検出器を中心に構築された当社のパワー メーターは、紫外、可視、近赤外、中赤外のスペクトル範囲にわたって正確で信頼性の高い測定を提供します。

このシリーズには、実験室および製造テスト用のベンチトップ マルチチャネル モデル (PM-MC-4-B5) と、フィールド テストおよびオンサイト校正用のコンパクトなハンドヘルド シングル チャネル モデル (PM-SC-1-HD) の両方が含まれています。すべてのユニットは、直感的なタッチスクリーン インターフェイス、リアルタイム統計分析 (電流、最小、最大、平均、ピークツーピーク、標準偏差)、および PC ベースのデータ取得と分析のための USB 接続を備えています。さまざまな波長帯域とパワー範囲をサポートする交換可能な検出器ヘッド、均一なビーム収集のためのオプションの積分球設計、および柔軟なファイバー結合アクセサリ (ベアファイバーアダプターおよび FC ファイバーアダプター) を備えた当社の光パワーメーターは、特定の要件を満たすように構成できます。

主な特長 - 光パワーメータ

● 高い測定分解能: 0.001dB で正確な電力測定値を実現

●広い電力範囲: 1nW〜10mWまたは10uW〜10W

●広い波長範囲: 400~1100nm (Si)、900~1650nm (InGaAs)、1100~2200nm (InGaAs)

● 複数のフォームファクタ: ベンチトップ (4 チャネル) およびハンドヘルド (1 チャネル) 構成が利用可能

● 内蔵電力統計分析: 現在値、最小値、最大値、平均値、ピークツーピーク、標準偏差

●設定可能なデータサンプリング間隔：0.1s～1s

● リアルタイム表示を備えた直感的なタッチスクリーン ユーザー インターフェイス

● データロギングとグラフィカル分析のためのホストソフトウェアとのUSB接続

● BNC/SMA経由のアナログ電圧出力(0~2.5V)

● ベアファイバーアダプター (BFA) および FC ファイバーアダプター (FCA) アクセサリと互換性があります。

●実験室と産業環境の両方に適したコンパクトで堅牢な設計

●測定不確かさ：±5%

代表的なアプリケーション - 光パワーメータ

● 光学部品のテストと特性評価 (レーザー ダイオード、ファイバー、増幅器、アイソレーター)

● レーザー出力の検証と安定性の監視

● 光ファイバーシステムのアライメントと損失測定

● フォトニクスおよびオプトエレクトロニクスの研究開発研究所

● 産業用レーザー生産ラインの品質管理とテスト

● 光学センサーの校正と検証

● 通信コンポーネントのテスト (CWDM、DWDM、トランシーバー)

● 教育機関および大学の光学研究室

● フィールドサービスおよびオンサイト機器の校正

技術仕様 - 光パワーメータ

検出器仕様（T=25℃）

上位装置の仕様

付属品仕様

製品詳細 - 光パワーメータ

光パワーメータとは何ですか?

光パワー メーターは、通常レーザー、発光ダイオード (LED)、または光ファイバー伝送システムからの光信号のパワーを測定するように設計された精密光電子機器です。

これは 2 つの主要なコンポーネントで構成されます。入力される光パワーを電流に変換する校正済みフォトダイオード センサー ヘッドと、測定されたパワー値をワット (W)、ミリワット (mW)、または 1mW (dBm) を基準としたデシベルなどの単位で増幅、デジタル化して表示するディスプレイ/処理ユニットです。

光パワーメーターは、フォトニクス研究、光ファイバー通信、レーザー製造、品質管理における基本的なツールです。これらは、レーザー出力の特性評価、ファイバー挿入損失の測定、光アンプの出力パワーとゲインの測定、システムレベルのパワーバジェットの検証に使用されます。

検出器の材料 (可視/NIR の場合はシリコン、NIR/SWIR の場合は InGaAs) の選択により、機器の波長範囲と感度が決まります。

製品シリーズ概要

Box Optronics は、交換可能な検出器ヘッドと 2 つのホスト ユニット オプションを備えたモジュール式光パワー メーター プラットフォームを提供しており、お客様は特定の測定要件に合わせて最適化されたシステムを構成できます。

検出器ヘッド

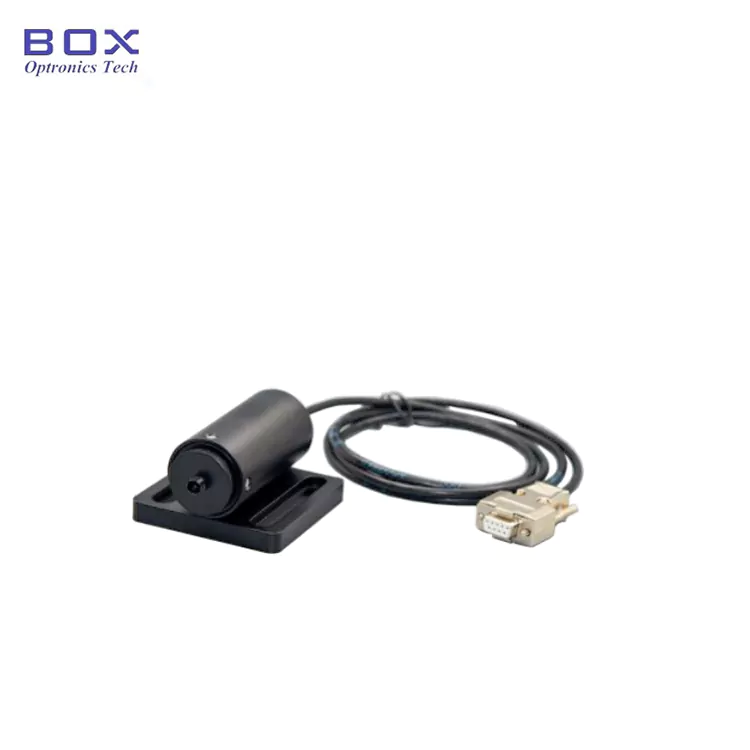

• PMS-4011-2040: 積分球を備えたシリコンフォトダイオード検出器。400 ～ 1100nm をカバーし、出力範囲は -20 ～ +40dBm (10μW ～ 10W) です。可視および近赤外のレーザーパワー測定に最適です。

• PMS-9016-6010: InGaAs フォトダイオード検出器 (積分球なし)、900 ～ 1650nm をカバーし、-60 ～ +10dBm (1nW ～ 10mW) の拡張低出力範囲を備えています。高感度通信帯域測定用に最適化されています。

• PMS-9016-2043: 積分球を備えた InGaAs フォトダイオード検出器。900 ～ 1650nm をカバーし、-20 ～ +43dBm (10μW ～ 20W) の広いパワー範囲をカバーします。汎用の電気通信およびデータ通信のテストに適しています。

• PMS-1122-2040: 積分球を備えた拡張波長 InGaAs フォトダイオード検出器。1100 ～ 2200nm をカバーし、出力範囲は -20 ～ +40dBm (10μW ～ 10W) です。短波赤外線 (SWIR) アプリケーション向けに設計されています。

上位ユニット

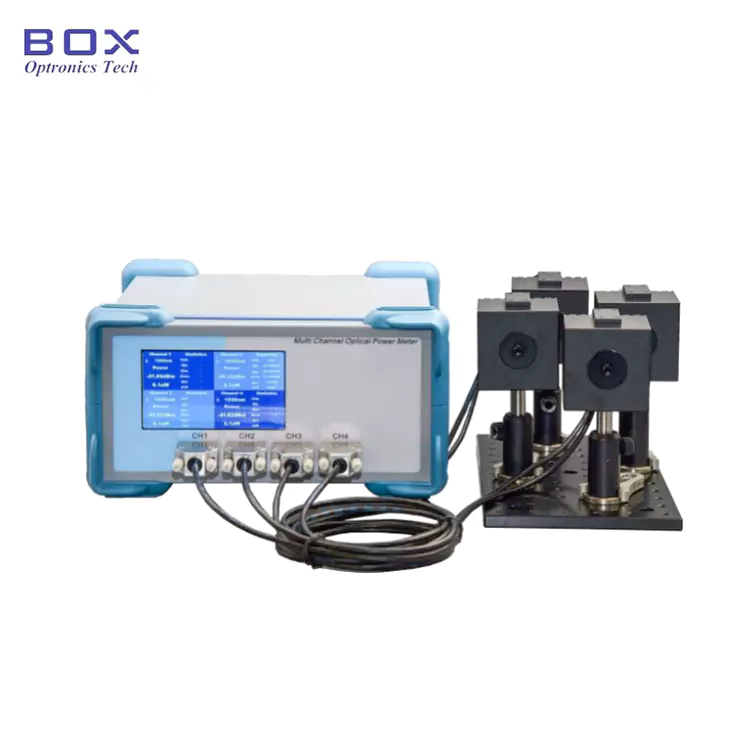

• PM-MC-4-B5 (ベンチトップ マルチチャンネル):大型タッチスクリーンディスプレイを備えた 4 チャンネルベンチトップユニットで、最大 4 つの検出器チャンネルの同時測定をサポートします。実験室のセットアップ、生産試験ステーション、およびマルチポイント監視を必要とするアプリケーションに最適です。

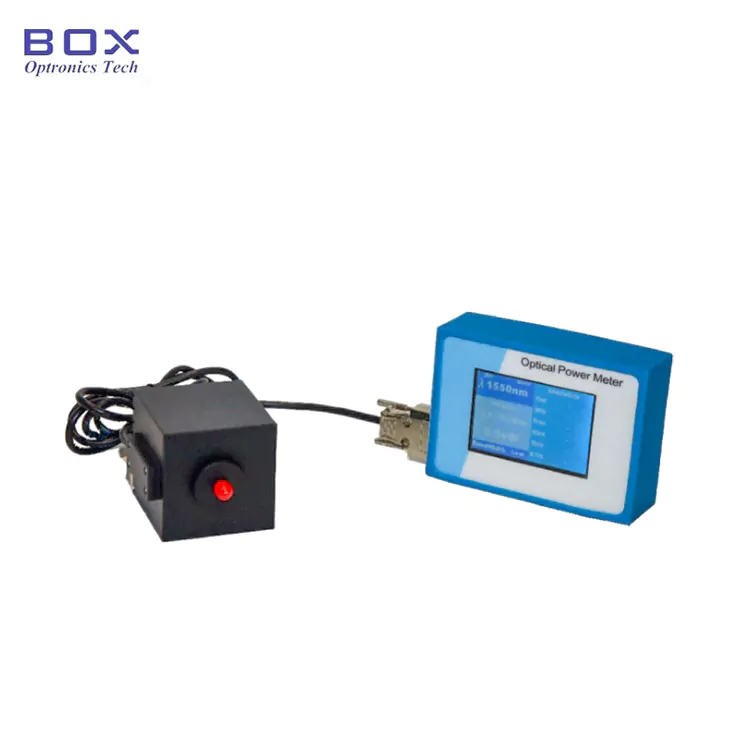

• PM-SC-1-HD (ハンドヘルド シングル チャネル): タッチ スクリーン インターフェイスを備えたコンパクトなシングル チャネル ハンドヘルド ユニットで、携帯性と現場での使用を考慮して設計されています。オンサイト校正、フィールドサービス、モバイルテストアプリケーションに最適です。

注文情報 - 光パワーメータ

モデルの命名法

ホストユニットの命名規則

午後 - XX - X - XX

例: PM-MC-4-B5

検出器の命名規則

PMS - XXXX - XXXX - XX

例: PMS-9016-2040-FC

データシートとソフトウェア - 光パワーメータ

データシート

· USB インターフェイス経由のリモート コントロール。購入時に PC ソフトウェアのダウンロード リンクが含まれています。

見積および支払い条件

見積条件

· EXW

· DAP

· FOB

· その他の条件: ご相談ください。

支払い条件

· PayPal: サンプルや少量の注文に対する迅速かつ安全な支払い

· T/T (銀行振込): 通常の製造注文の標準的な支払い方法

· Alibaba Trade Assurance: 購入者保証によるオンライン取引の安全な注文保護

· クレジット カード: PayPal および Alibaba プラットフォーム経由で利用可能

· 柔軟な支払い条件: 交渉可能

リードタイム

· 標準ユニット (在庫モデル): 3 ～ 5 営業日

· 標準生産: 10~15営業日

· 大量注文: 生産スケジュールについてはお問い合わせください。

· 国際配送: ~ 5 営業日 (DHL/UPS/FedEx Express)

· 特急サービス: リクエストに応じて利用可能

操作上の注意と取り扱い - 光パワーメータ

安全上の注意事項

· アクティブなレーザービームや光出力ポートを決して直視しないでください。

· 常に適切なレーザー安全プロトコルに従い、適切なレーザー安全メガネを着用してください

· 使用中の検出器モデルの最大定格電力を超えないようにしてください。

· ユニットの掃除や修理を行う前に電源を切ってください。

· 機器への損傷を避けるため、指定された電源のみを使用してください。

検出器のケアとメンテナンス

· 検出器の開口部を清潔に保ち、ほこり、油、破片がないようにしてください。

· 検出器の表面を掃除するときは、清潔で糸くずの出ないワイプと適切な光学洗浄液を使用してください。

· 使用しないときは、検出器の保護キャップを必ず取り付けてください。

· 指や工具でアクティブな検出器の表面に触れないようにしてください。

· 挿入前に適切なクリーニングツールを使用してファイバーコネクタを清掃してください

· 検出器を落としたり、機械的衝撃を与えたりしないでください。

· 使用しないときは、清潔で乾燥した環境に保管してください

· 毎年定期的な再校正を推奨

品質保証

Box Optronics は、信頼性が高く一貫した性能を備えた高品質の光学テストおよび測定機器を提供することに尽力しています。当社のすべての光パワー メーターは、出荷前に厳格なテスト、校正、および品質管理手順を受けています。

保証

· 配達日から 12 か月の限定保証

· 保証は材料および製造上の欠陥をカバーします

· 保証期間中の欠陥のあるユニットの無料修理または交換

· 保証は、誤用、誤った取り扱い、不正な改造、または消耗部品の通常の摩耗による損傷をカバーしません。
