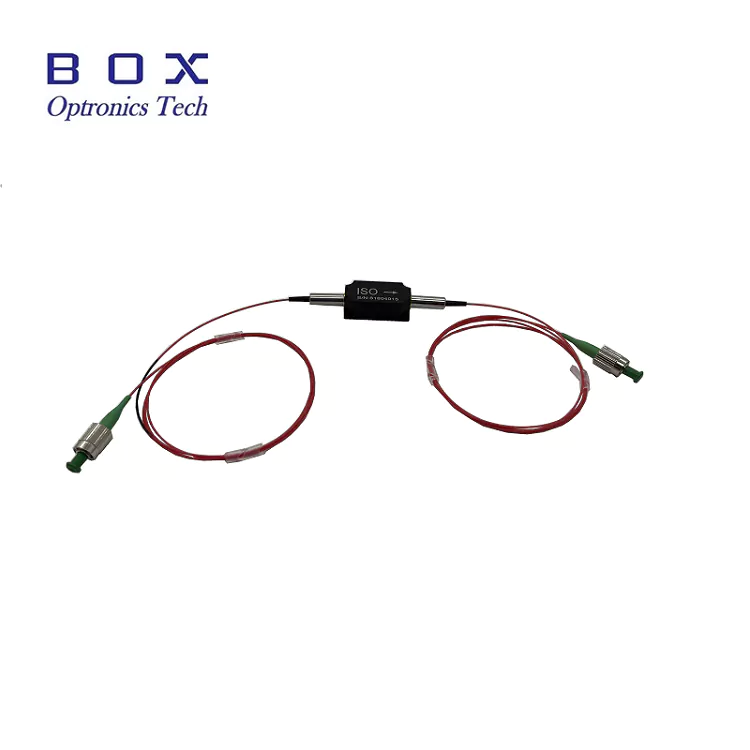

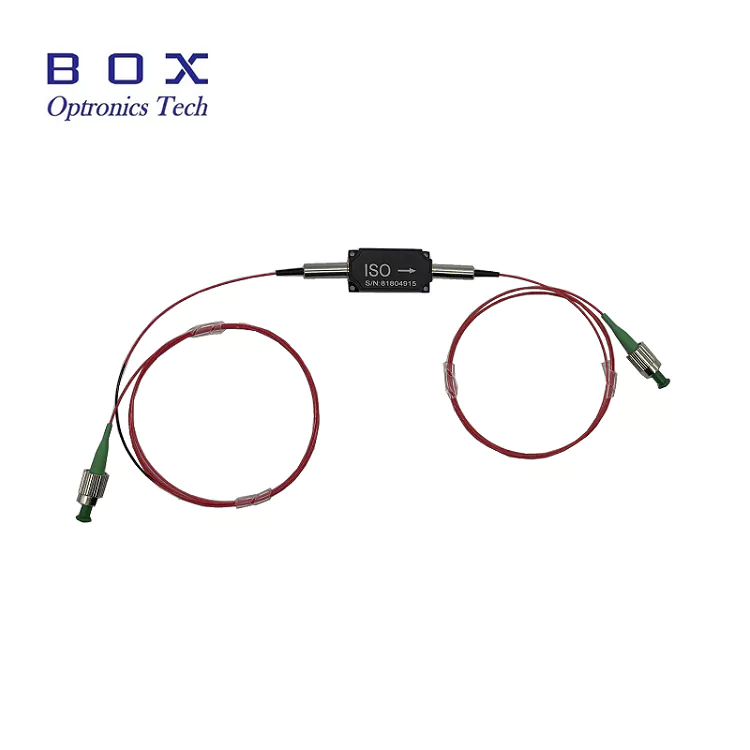

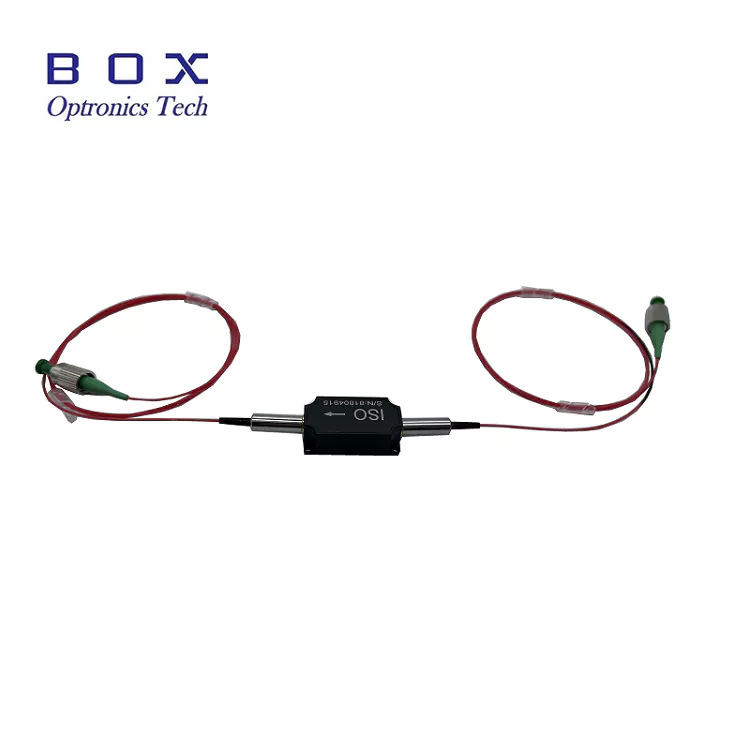

850nmハイパワーサーキュレータ

Box Optronics は、光ファイバー システムにおける正確な光方向制御のために設計された高性能パッシブ光コンポーネントである 850nm ハイパワー サーキュレーターを供給しています。この 3 ポート サーキュレータは非往復伝送を可能にし、優れた光学性能を維持しながら光信号をポートからポートへ順次ルーティングします。

このサーキュレータは、標準で 1.0dB という低い挿入損失、標準で 25dB の高い分離性、最小 45dB の高いリターンロスを備えており、高出力 850nm アプリケーションに最適です。ポート全体で最大 500mW/1W/5W/10W の合計平均電力処理をサポートしており、要求の厳しいファイバー レーザーおよび増幅器システムに適しています。

780HP ファイバーピグテールを備えたコンパクトな 58×28×26mm パッケージに収められた 850nm 高出力サーキュレーターは、安定性と信頼性の高い長期パフォーマンスを提供します。

主な特長

• 高アイソレーション: ピークアイソレーション（標準値 25dB、最小値 22dB）

• 低い挿入損失: 通常 1.0dB、最大 1.5dB

• 高いリターンロス: 最小 45dB (入力/出力)

• 低い偏波依存損失 (PDL): ≤0.15dB

• 高電力処理: 最大 500mW、1W、5W、10W

• 高ピーク電力能力: ns パルス動作で <10kW

• 高いクロストーク抑制: 最小 45dB

• コンパクトで堅牢なパッケージ設計: 58×28×26mm

• 高出力アプリケーション向けの 780 HP ファイバーピグテール

・優れた信頼性と長期安定性

・3ポート非相反光伝送

• 広い動作温度範囲: +10°C ～ +50°C

代表的な用途

• 光ファイバーセンシングシステム

• 光ファイバー計装および試験装置

• 850nmファイバーレーザーシステム

• 生物医学画像およびOCTシステム

• 研究開発研究所

• 分布帰還型 (DFB) レーザー保護

技術仕様

光学仕様（T=25℃）

機械的および環境的仕様

*注: 上記の仕様はコネクタのないデバイスを対象としています。コネクタ付きデバイスの場合、処理電力は 1W に制限され、挿入損失は 0.3dB 高く、リターンロスは 5dB 低く、消光比は 2dB 低くなります。

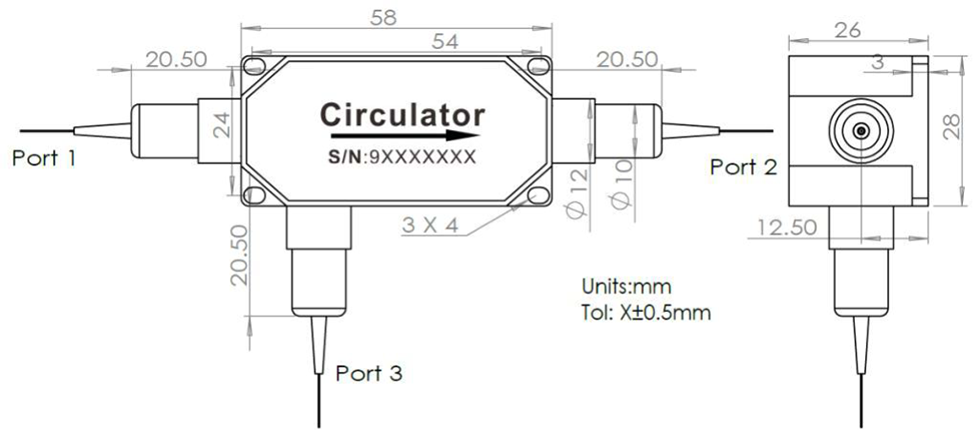

パッケージの寸法

850nm ハイパワーサーキュレータは、次の寸法 (単位: mm) のコンパクトで堅牢なハウジングにパッケージされています。

• パッケージサイズ: 58 × 28 × 26 mm

• ファイバーピグテールを備えた 3 ポート構成

• 安全な取り付けのための 4 つの取り付け穴

・公差：±0.5mm

ポート構成

この 3 ポート光サーキュレータにより、1 → 2 → 3 → 1 のシーケンスで単方向光信号ルーティングが可能になります。

• ポート 1 → ポート 2: 低挿入損失の順方向送信

• ポート 2 → ポート 3: 後方散乱/反射信号のルーティング

• ポート 3 → ポート 1: 逆方向経路で高い絶縁を維持しながら、循環ループを完了する順方向伝送

このデバイスは非相反光学設計を採用しており、方向性のある信号伝播と隣接しないポート間の効果的な分離を保証しており、ファイバーセンシング、レーザー保護、光学測定システムに最適です。

動作原理

850nm 高出力光サーキュレータは、光信号を 1 → 2 → 3 → 1 の順にルーティングするパッシブ マルチポート非可逆デバイスで、光ファイバ システムでの方向性信号管理を可能にします。

このデバイスは、偏波依存の光ルーティング コンポーネントと組み合わせたファラデー回転効果に基づいています。

動作原理:

•ファラデー回転子: 伝播方向に関係なく、固定の非相反偏光回転 (通常 45°) を導入します。

•偏波ルーティング光学系: 偏波状態に基づいて光信号を直接送信します。

•非相反伝送: 逆伝播経路間の高い分離による指向性信号ルーティングを保証します。

主な機能:

•順方向と逆方向に伝播する光信号を分離します。

•レーザー光源を後方反射から保護します。

•光ファイバーセンシングおよびレーザーシステムでの双方向動作を可能にします。

•測定およびセンシングアーキテクチャでの信号ルーティングをサポート

ボックスオプトロニクスを選ぶ理由?

•出荷前に全数検査を行う厳格な品質管理。

•安定した大量配送能力を備えた競争力のある価格設定

•波長、出力、ファイバー、コネクターの柔軟なカスタマイズ オプション

•7×24時間のテクニカルサポートと迅速な対応

•評価用サンプルテストが可能

•DHL、UPS、FedEx 速達による世界各地への発送

注文情報

モデルの命名法

HPCIR - XXX - X - X - X - X - XX - XX

例: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm ハイパワーサーキュレータ、780-HP ファイバー、900μm ルースチューブ、ファイバー長 1m、58x28x26mm パッケージ、処理電力 10W、FC/APC コネクタ

利用可能なカスタマイズ オプション

•中心波長: 830nm、850nm、その他の波長もリクエストに応じて利用可能

•定格電力: 500mW、1W、5W、10W、カスタム設計ではより高い電力も利用可能

•ファイバーの種類: 780-HP、その他の特殊ファイバー

•ファイバーの長さ: 0.5m、0.8m、1m、1.5m、2m (カスタム長も利用可能)

・ピグテールタイプ：250μmベアファイバー、900μmルースチューブ、3.0mmルースチューブ

•コネクタの種類: FC/UPC、FC/APC、SC/APC、LC/APC、またはカスタム コネクタ

•パッケージサイズ：標準58x28x26mmまたはカスタムパッケージ寸法

•ご要望に応じて4ポートサーキュレータ構成も利用可能

カスタム要件については、当社の営業チームにお問い合わせください。

データシートとテストレポート

各 850nm ハイパワー サーキュレータには、測定された性能パラメータを文書化した包括的なテスト レポートが同梱されています。データシート PDF ファイルには、詳細な仕様と性能曲線が含まれています。

•各ユニットに個別のテストレポートが付属

データシート

見積および支払い条件

見積条件

•EXW (Ex Works): DHL/UPS/FedEx アカウントをお持ちの場合にお勧めします。私たちはあなたのアカウントを使用して発送します。送料は当社が請求するものではありません。

•DAP (その場で配達): 宅配便アカウントをお持ちでない場合は、前払いの運賃で配送を手配できます。

•その他の条件：ご相談に応じます。

支払い条件

•PayPal: サンプルや少量の注文に対する迅速かつ安全な支払い

•T/T (銀行振込): 通常の生産注文の標準的な支払い方法

•Alibaba Trade Assurance: 購入者保証によるオンライン取引の安全な注文保護

•柔軟な支払い条件: 長期的または戦略的パートナー向けに交渉可能

リードタイム

•標準生産: 〜 10 ～ 15 営業日

•カスタム構成: 15 ～ 20 営業日

•大量注文：生産スケジュールについてはお問い合わせください。

•国際配送: ~3-5 営業日 (DHL/UPS/FedEx Express)

•特急サービス: リクエストに応じて利用可能

操作上の注意と取り扱い

ESD保護

光サーキュレータは受動デバイスですが、性能と信頼性を維持するには適切な取り扱いが必要です。

•清潔でほこりのない表面で作業してください。

・ファイバ端面には直接触れないようにしてください。

•使用しないときはコネクタにダストキャップを付けておいてください。

•取り扱いおよび設置時には適切な ESD 保護を使用してください。

ファイバーの取り扱い

•ファイバーを過度に曲げないでください。

• ファイバーピグテールを引っ張ったり、ねじったりしないでください。

•接続前にファイバーコネクタを清掃してください。

•コネクタを使用しないときは、必ずダストキャップを使用してください。

•使用前にファイバー端面に損傷がないか検査してください。

電力処理に関する考慮事項

•合計入力電力が定格最大値を超えないようにしてください。

•過負荷を避けるために適切な電力監視を使用してください。

•高電力レベルでの適切な熱放散を可能にします。

•ヒートシンクに取り付けて高出力の連続動作を実現

•注: コネクタを備えたデバイスの処理電力は低下します (最大 1W)。

•ピーク電力定格を超える可能性のある突然の電力スパイクを避けてください。

設置と取り付け

・サーキュレーターは4つの取り付け穴を使って確実に取り付けてください。

•追加の損失を最小限に抑えるために適切な位置合わせを確保します。

•ファイバーの曲げ半径に対して十分なスペースを確保してください。

•信頼性を確保するために指定された温度範囲内で動作します (+10°C ～ +50°C)。

•ファイバーピグテールへの機械的ストレスを避けてください。

•正しい信号ルーティングのためにポートの向きが適切であることを確認します。
